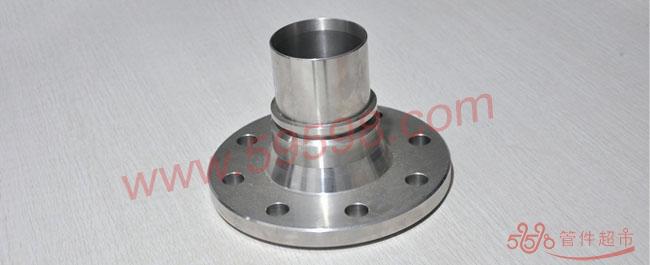

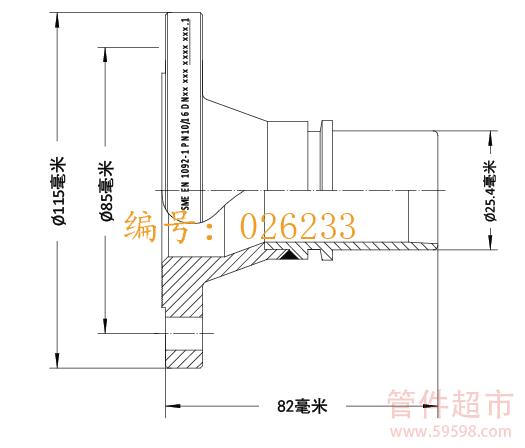

法兰管尾接头是以DIN 1092-1为标准生产的软管快速接头，软管与软管相互连接时所需要的接头。这款软管快速接头使用方便，能够承受较大的压力。
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
 |
非常抱歉，由于内容在整合当中，带来不便之处请谅解！
如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！
|
|
|
标准
尺寸
DN |
|
|
|
|
端钳/普格
标准 |
|
该图表显示了我们常规的
普格/端钳管件标准。
请注意：
DIN2633和DIN2673已经
取代EN1092 - 1：2002。
如制定其他的标准可以联系
我们的销售客服。
|
 |
 |
| 普格装配栓式安全夹 |
 |
| 端钳装配栓式安全夹 |
|
*)8个孔为标准，根据EN 1092-1要求的4个孔
|
|
15
(1/2") |
95 |
|
45 |
|
65 |
|
4 |
14 |
|
DIN PN 40 |
| 88.9 |
3-1/2" |
34.8 |
1-3/8" |
60.3 |
2-3/8" |
4 |
15.9 |
5/8" |
ASA 150 |
| 95.3 |
3-3/4" |
34.9 |
1-3/8" |
66.7 |
2-3/8" |
4 |
15.9 |
5/8" |
ASA300 |
20
(3/4") |
105 |
|
58 |
|
75 |
|
4 |
14 |
|
DIN PN 40 |
| 98.4 |
3-7/8" |
42.9 |
1-11/16" |
69.9 |
2-3/4" |
4 |
15.9 |
5/8" |
ASA 150 |
| 117.5 |
4-5/8" |
42.9 |
1-11/16" |
82.5 |
3-1/4" |
4 |
19 |
3/4" |
ASA 300 |
25
(1") |
115 |
|
68 |
|
85 |
|
4 |
14 |
|
DIN PN 40 |
| 108 |
4-1/4" |
50.8 |
2" |
79.4 |
3-1/8" |
4 |
15.9 |
5/8" |
ASA 150 |
| 123.8 |
4-7/8" |
50.8 |
2" |
88.9 |
3-1/2" |
4 |
19 |
3/4" |
ASA 300 |
32
(1-1/4") |
140 |
|
78 |
|
100 |
|
4 |
18 |
|
DIN PN 40 |
| 117.5 |
4-5/8" |
63.5 |
2-1/2" |
88.9 |
3-1/2" |
4 |
15.9 |
5/8" |
ASA 150 |
| 133.4 |
5-1/4" |
63.5 |
2-1/2" |
98.4 |
3-7/8" |
4 |
19 |
3/4" |
ASA 300 |
40
(1-1/2") |
150 |
|
88 |
|
110 |
|
4 |
18 |
|
DIN PN 40 |
| 127 |
5" |
73 |
2-7/8" |
98.4 |
3-7/8" |
4 |
15.9 |
5/8" |
ASA 150 |
| 155.6 |
6-1/8" |
73 |
2-7/8" |
114.3 |
4-1/2" |
4 |
22.2 |
7/8" |
ASA 300 |
50
(2") |
140 |
|
90 |
|
110 |
|
4 |
14 |
|
DIN PN 6 |
| 165 |
|
102 |
|
125 |
|
4 |
18 |
|
DIN PN 16 |
| 165 |
|
102 |
|
125 |
|
4 |
18 |
|
DIN PN 40 |
| 152.4 |
6" |
92.1 |
3-5/8" |
120.7 |
4-3/4" |
4 |
19 |
3/4" |
ASA 150 |
| 165.1 |
6-1/2" |
92.1 |
3-5/8" |
127 |
5" |
4 |
19 |
3/4" |
ASA 300 |
65
(2-1/2") |
160 |
|
110 |
|
130 |
|
4 |
14 |
|
DIN PN 6 |
| 185 |
|
122 |
|
145 |
|
4 |
18 |
|
DIN PN 16 |
| 185 |
|
122 |
|
145 |
|
8(4)* |
18 |
|
DIN PN 40 |
| 177.8 |
7" |
104.8 |
4-1/8" |
139.7 |
5-1/2" |
4 |
19 |
3/4" |
ASA 150 |
| 190.5 |
7-1/2" |
104.8 |
4-1/8" |
149.2 |
5-7/8" |
8 |
22.2 |
7/8" |
ASA 300 |
80
(3") |
154 |
|
|
|
130 |
|
8 |
11 |
|
TW 1 DIN 28459 |
| 190 |
|
128 |
|
150 |
|
4 |
18 |
|
DIN PN 6 |
| 200 |
|
138 |
|
160 |
|
8 |
18 |
|
DIN PN 16 |
| 200 |
|
138 |
|
160 |
|
8 |
18 |
|
DIN PN 40 |
| 190.5 |
7-1/2" |
127 |
5" |
152.4 |
6" |
4 |
19 |
3/4" |
ASA 150 |
| 209.6 |
8-1/4" |
127 |
5" |
168.3 |
6-5/8" |
8 |
22.2 |
5/8" |
ASA 300 |
100
(4") |
174 |
|
|
|
150 |
|
8 |
14 |
|
TW 3 DIN 28459 |
| 210 |
|
148 |
|
170 |
|
8 |
18 |
|
DIN PN 40 |
| 220 |
|
158 |
|
180 |
|
8 |
18 |
|
DIN PN 40 |
| 235 |
|
162 |
|
190 |
|
8 |
22 |
|
DIN PN 40 |
| 228.6 |
9" |
157.2 |
6-3/16" |
190.5 |
7-1/2" |
8 |
19 |
3/4" |
ASA 150 |
| 254 |
10" |
157.2 |
6-3/16" |
200 |
7-7/8" |
8 |
22.2 |
7/8" |
ASA 300 |
125
(5") |
204 |
|
|
|
176 |
|
8 |
14 |
|
TW 5 DIN 28459 |
| 240 |
|
178 |
|
200 |
|
8 |
18 |
|
DIN PN 6 |
| 250 |
|
188 |
|
210 |
|
8 |
18 |
|
DIN PN 16 |
| 270 |
|
188 |
|
220 |
|
8 |
26 |
|
DIN PN 40 |
| 254 |
10" |
185.7 |
7-5/16" |
215.9 |
8-1/2" |
8 |
22.2 |
7/8" |
ASA 150 |
| 279.4 |
11" |
185.7 |
7-5/16" |
235 |
9-1/4" |
8 |
22.2 |
7/8" |
ASA 300 |
150
(6") |
240 |
|
|
|
210 |
|
12 |
14 |
|
TW 7 DIN 28459 |
| 265 |
|
202 |
|
225 |
|
8 |
18 |
|
DIN PN 6 |
| 285 |
|
212 |
|
240 |
|
8 |
22 |
|
DIN PN 16 |
| 300 |
|
218 |
|
250 |
|
8 |
26 |
|
DIN PN 40 |
| 279.4 |
11" |
215.9 |
8-1/2" |
241.3 |
9-1/2" |
8 |
22.2 |
7/8" |
ASA 150 |
| 317.5 |
12-1/2" |
215.9 |
8-1/2" |
269.9 |
10-5/8" |
12 |
22.2 |
7/8" |
ASA 300 |
200
(8") |
320 |
|
258 |
|
280 |
|
8 |
18 |
|
DIN PN 6 |
| 340 |
|
268 |
|
295 |
|
8 |
22 |
|
DIN PN 10 |
| 340 |
|
268 |
|
295 |
|
12 |
22 |
|
DIN PN 16 |
| 360 |
|
278 |
|
310 |
|
12 |
26 |
|
DIN PN 25 |
| 375 |
|
285 |
|
320 |
|
12 |
30 |
|
DIN PN 40 |
| 342.9 |
13-1/2" |
269.9 |
10-5/8" |
298.5 |
11-3/4" |
8 |
22.2 |
7/8" |
ASA 150 |
| 381 |
15" |
269.9 |
10-5/8" |
330.2 |
13" |
12 |
25.4 |
1" |
ASA 300 |
|
