SN544 B型外螺接头 13×5 - 快速接头

主页 > 快速接头 > 管夹 > 一次性管夹 > 维奇接头 > 维奇外螺汽油管接头 13×5

商品分类

维奇外螺汽油管接头 13×5

产品目录

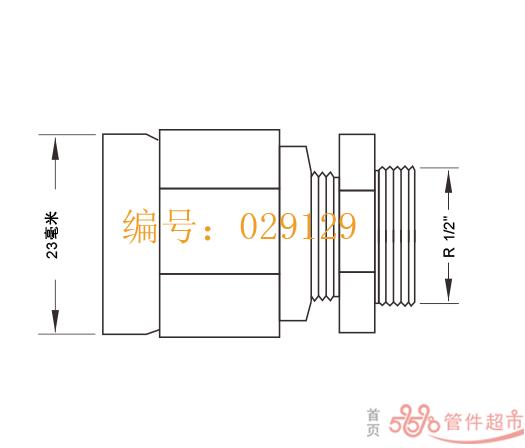

CAD小样图

如需选择其他规格的产品，请填写或选择参数

在使用本系统时，有一部分新产品未能选择。

SN544 B型西德

产品编号: 029129

（含）垫片

螺纹标准

螺纹形式

规格尺寸

本体材质

【交货期仅供参考。价格和交货期请以购物车的信息为准。】

型号:

标准发货日：第0天

分享到：

晟江机械

适用软管尺寸范围
ID mm	ID in.	OD mm

螺纹尺寸
G

产品编号

维奇外螺活接头可通过不同螺纹形式与其他螺纹接头连接，如卡木D型、马吉等接头。其生产标准符合EN 14424标准，工作压力可达25bar。组装便捷只需简单辅助工具便可自行安装。

小圆孔	便于使用者在与装配时观察软管是否塞到顶部

13×5
维奇外螺活接头
黄铜表面镀铬

镀铬就是把铬用电解的方法电镀到某种金属上，防止生锈并保持光亮作用

表面镀铬

更多螺纹参数可
见密封结构

*) 采用的是58号铜合金材质，表面未经过镀铬处理。

1/2"

G 1/2" (BSPP)

029109

1/2"

G 1/2" (BSPP)

029109.1

3/4"

G 1" (BSPP)

029101

3/4"

G 3/4" (BSPP)

029101.4

G 1" (BSPP)

029102

G 1" (BSPP)

029102.1

3/4"

G 3/4" (BSPP)

029102.14

G 1" (BSPP)

029102.2

3/4"

G 3/4" (BSPP)

029102.24

3/4"

G 3/4" (BSPP)

029102.4

3/4"

G 3/4" (BSPP)

029102.47 *

G 1" (BSPP)

029104

G 1" (BSPP)

029104.17 *

G 1" (BSPP)

029104.2

G 1" (BSPP)

029104.27 *

1/2"

R 1/2" (BSPT)

029129

1/2"

R 1/2" (BSPT)

029129.1

R 1" (BSPT)

029121

3/4"

R 3/4" (BSPT)

029121.4

R 1" (BSPT)

029122

R 1" (BSPT)

029122.1

3/4"

R 3/4" (BSPT)

029122.14

R 1" (BSPT)

029122.2

3/4"

R 3/4" (BSPT)

029122.24

3/4"

R 3/4" (BSPT)

029122.28

3/4"

R 3/4" (BSPT)

029122.4

R 1" (BSPT)

029124

R 1" (BSPT)

029124.2

1/2"

NPT 1/2"

029149

1/2"

NPT 1/2"

029149.1

NPT 1"

029141

3/4"

NPT 3/4"

029141.4

NPT 1"

029142

NPT 1"

029142.1

3/4"

NPT 3/4"

029142.14

NPT 1"

029142.2

3/4"

NPT 3/4"

029142.24

3/4"

NPT 3/4"

029142.4

NPT 1"

029144

NPT 1"

029144.2

NPT 1"

029144.27 *

该色块表示铜合金材质

该色块表示当前页信息

非常抱歉，由于内容在整合当中，带来不便之处请谅解！

如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！

晟江机械

常规使用螺纹数据

外径

牙数

内径

型号/尺寸

标准

	圆管锥螺纹，螺纹密封垫片如PTFE，因此没有旋转螺母，只有固定内螺


	圆管直螺纹（BSP平行）油罐车和细螺纹，带表面平垫片不带螺纹密封垫片

d mm

Form

P mm

D1 mm

Form

Type/Size

Standard

20.6

1.8

18.3

1/2" NPT

ANSIB 1.20.1

20.9

1.8

18.8

G 1/2" (BSP)

DIN ISO 228

22.9

1.8

20.8

G 5/8" (BSP)

DIN ISO 228

25.9

1.8

24.2

3/4" SBPT

DIN 2999/BS 21

1.8

23.6

3/4" NPT

ANSIB 1.20.1

26.4

1.8

24.2

G 3/4" (BSP)

DIN ISO 228

32.5

2.2

29.7

1" NPT

ANSIB 1.20.1

32.7

2.3

30.4

1" SBPT

DIN 2999/BS 21

33.2

2.3

30.4

G 1" (BSP)

DIN ISO 228

41.2

2.3

39.1

1-1/4" SBPT

DIN 2999/BS 21

41.2

2.2

38.4

1-1/4" NPT

ANSIB 1.20.1

41.9

2.3

39.1

G 1-1/4" (BSP)

DIN ISO 228

47.1

2.3

1-1/2" SBPT

DIN 2999/BS 21

47.2

2.2

44.5

1-1/2" NPT

ANSIB 1.20.1

47.8

2.3

G 1-1/2" (BSP)

DIN ISO 228

53.5

2.3

G 1-3/4" (BSP)

DIN ISO 228

58.8

2.3

56.8

2" SBPT

DIN 2999/BS 21

59.2

2.2

56.6

2" NPT

ANSIB 1.20.1

59.5

2.3

56.8

G 2" (BSP)

DIN ISO 228

65.7

2.3

G 2-1/4" (BSP)

DIN ISO 228

71.4

3.2

67.6

2-1/2" NPT

ANSIB 1.20.1

74.2

2.3

72.4

2-1/2" SBPT

DIN 2999/BS 21

2.3

72.4

G 2-1/2" (BSP)

DIN ISO 228

81.5

2.3

78.7

G 2-3/4" (BSP)

DIN ISO 228

86.7

2.3

3" SBPT

DIN 2999/BS 21

87.2

3.2

83.5

3" NPT

ANSIB 1.20.1

2.3

G 3" (BSP)

DIN ISO 228

100.2

2.3

97.5

G 3-1/2" (BSP)

DIN ISO 228

111.6

2.3

110.1

4" SBPT

DIN 2999/BS 21

112.4

3.2

108.8

4" NPT

ANSIB 1.20.1

113

2.3

110.1

G 4" (BSP)

DIN ISO 228

138.4

3.2

135.5

G 5" (BSP)

DIN ISO 228

非常抱歉，由于内容在整合当中，带来不便之处请谅解！

如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！

安装维奇接头的指导说明
