 主页 > 阀门仪表 > 阀门系列 > 球阀系列C > 1000PSI球阀 > 不锈钢单片式球阀 2 "
商品分类
推荐
不锈钢单片式球阀 2

不锈钢单片式球阀 2 "

产品目录

CAD小样图

如需选择其他规格的产品，请填写或选择参数
在使用本系统时，有一部分新产品未能选择。
不锈钢单片式球阀
产品编号: 04121108
规格
材质
螺纹标准
类别
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
标准发货日：第0天
分享到：
关于不锈钢单片式球阀   1000PSI球阀注解图   1000PSI球阀适用表   不同款式球阀

【不锈钢单片式球阀描述】


  • 1、不锈钢单片式球阀设计参照：ASME B16.34，MSS SP-110
  • 2、不锈钢单片式球阀温度：-29℃～180℃
  • 3、不锈钢单片式球阀介质：水、油、气及某些腐蚀性液体
  • 4、不锈钢单片式球阀螺纹：BSP NPT 或其他客户指定有带锁装置可选择

  • 1、Design standard: ASME B16.34，MSS SP-110
  • 2、Working Temperature: -29℃～180℃
  • 3、Working Medium: Water、oil、and some corrosive liquid
  • 4、Pipe thread: BSP NPT or comply to customer request With lockable design for option

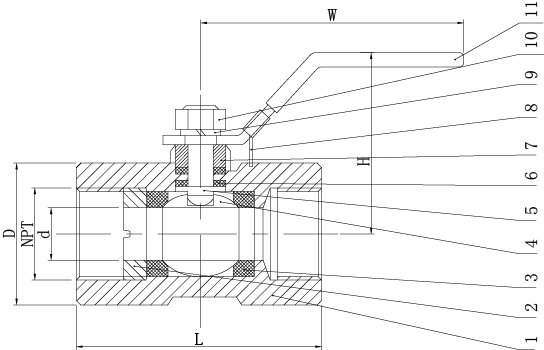

【不锈钢单片式球阀注解图】





上述不锈钢单片式球阀图标注解：

部件标号
PART NUMBER		 部件名称
PART NAME		 材质
MATERIAL
1 阀体 Body CF8M/CF8/WCB
2 阀盖 End plug CF8M/CF8/WCB
3 阀座 Ball seat 聚四氟乙烯 PTFE
4 球 Ball CF8M/CF8
5 密封垫  Thrust washer 聚四氟乙烯 PTFE
6 阀杆填料 Stem packing 聚四氟乙烯 PTFE
7 阀杆 Stem SS 316/SS 304
8 压盖螺母 Gland nut SS 304
9 阀杆螺母 Stem nut A194-8
10 手柄套 Handle sleeve 乙烯塑料 Vinyl plastic
11 手柄 Handle SS 304


不锈钢单片式球阀适用尺寸表

SIZE DN L H W d D
1/4 " 6 40 26 70 6 17
3/8 " 10 45 26 80 8 21
1/2 " 15 57 35 90 9 25
3/4 " 20 60 37 90 12 32
1 " 25 72 45 105 16 37
1-1/4 " 32 78 52 115 20 47
1-1/2 " 40 84 55 140 25 53
2 " 50 100 62 140 32 65


【不锈钢单片式球阀的不同款式】

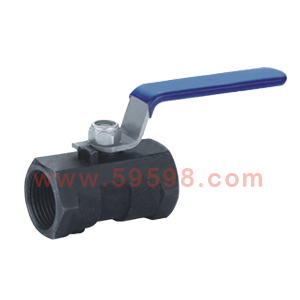

PP材质双内螺球阀，带不锈钢手柄

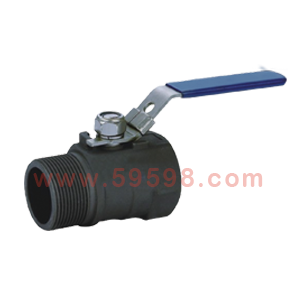

PP材质内外螺球阀，带不锈钢手柄


注释：上述款式的球阀，我们还有不锈钢、黄铜材质的球阀可供应给客户。
