焊接球阀是通过焊接与管道连接使用，与常规的螺纹连接有很大的区别，但主要功能还是为了调节管道作用
【交货期仅供参考。价格和交货期请以购物车的信息为准。】

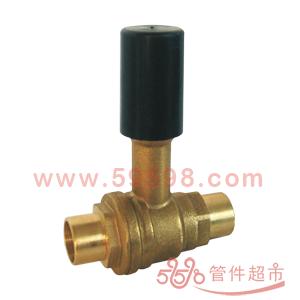

【黄铜焊接球阀描述】
- 1、焊接球阀的公称压力：2.0Mpa
- 2、焊接球阀的温度：-20℃～110℃
- 3、焊接球阀的介质：水，非腐蚀性液体，饱和蒸气（小于等于0.6Mpa）
- 1、Nominal Pressure: 2.0Mpa
- 2、Working Temperature: -20℃～110℃
- 3、Working Medium: Water, non-corrosive liquid, non-corrosive air (Maximum working pressure is 0.6 Mpa)

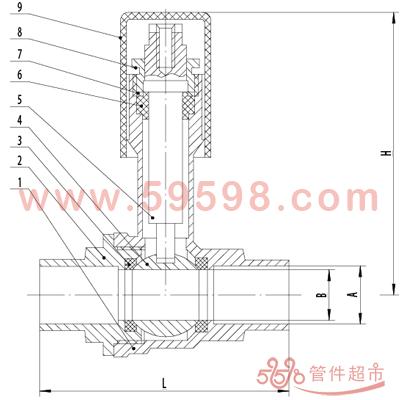

【焊接球阀注解图】
 返回尺寸表
上述黄铜焊接球阀图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
BRASS 黄铜 |
| 2 |
阀座 Seat |
PTFE 聚四氟乙烯 |
| 3 |
球 Ball |
BRASS 黄铜 |
| 4 |
锁盖 Lock cap |
BRASS 黄铜 |
| 5 |
阀座 Seat |
BRASS 黄铜 |
| 6 |
阀杆 Stem |
PTFE 聚四氟乙烯 |
| 7 |
O 型圈 O Ring |
NBR丁晴橡胶 |
| 8 |
螺母 Screw |
IRON 铁 |
| 9 |
防护套 Handle |
ALUMINIUM 铝 |
| 10 |
螺母 Screw |
BRASS 黄铜 |
| 11 |
垫片 Washer |
NBR丁晴橡胶 |
| 12 |
接管咀 Nozzel |
BRASS 黄铜 |
| 13 |
链条 Chain |
IRON 铁 |
| 14 |
盖 Cap |
BRASS 黄铜 |
| 15 |
螺母 Rubber gasket |
NBR丁晴橡胶 |
| 16 |
阀座Seat |
PTFE 聚四氟乙烯 |
| 17 |
锁盖 Lock cap |
BRASS 黄铜 |
黄铜焊接球阀适用尺寸表返回图表
| SIZE |
A |
B |
H |
L |
| 15 |
15 |
13.5 |
72 |
64 |
| 18 |
18 |
13.5 |
72 |
64 |
| 22 |
22 |
19.0 |
76 |
77 |
| 28 |
28 |
23.0 |
85 |
96 |
返回顶部
温馨提醒：焊接球阀是通过焊接与管道连接使用，与常规的螺纹连接有很大的区别，但主要功能还是为了调节管道作用
|
 |
