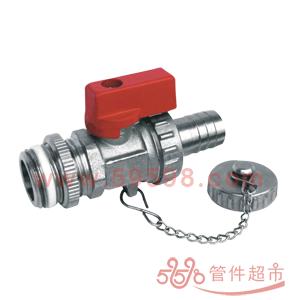

迷你球阀带管尾是球阀系列中的一款体型娇小的球阀；迷你球阀带管尾具有螺纹端就、管尾端两种，是一款多样化两片式迷你球阀
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
【迷你球阀带管尾描述】
- 1、迷你球阀带管尾的公称压力：2.0Mpa
- 2、迷你球阀带管尾的温度：-20℃～110℃
- 3、迷你球阀带管尾的介质：水，非腐蚀性液体，饱和蒸气（小于等于0.6Mpa）
- 1、Nominal Pressure: 2.0Mpa
- 2、Working Temperature: -20℃～110℃
- 3、Working Medium: Water, non-corrosive liquid, non-corrosive air (Maximum working pressure is 0.6 Mpa)

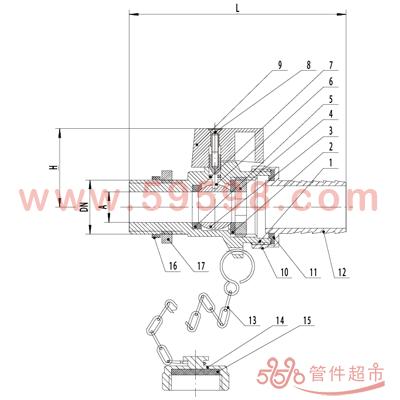

【迷你球阀带管尾注解图】
 返回尺寸表
上述迷你球阀带管尾图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
BRASS 黄铜 |
| 2 |
阀座 Seat |
PTFE 聚四氟乙烯 |
| 3 |
球 Ball |
BRASS 黄铜 |
| 4 |
锁盖 Lock cap |
BRASS 黄铜 |
| 5 |
阀座 Seat |
BRASS 黄铜 |
| 6 |
阀杆 Stem |
PTFE 聚四氟乙烯 |
| 7 |
O 型圈 O Ring |
NBR丁晴橡胶 |
| 8 |
螺母 Screw |
IRON 铁 |
| 9 |
防护套 Handle |
ALUMINIUM 铝 |
| 10 |
螺母 Screw |
BRASS 黄铜 |
| 11 |
垫片 Washer |
NBR丁晴橡胶 |
| 12 |
接管咀 Nozzel |
BRASS 黄铜 |
| 13 |
链条 Chain |
IRON 铁 |
| 14 |
盖 Cap |
BRASS 黄铜 |
| 15 |
螺母 Rubber gasket |
NBR丁晴橡胶 |
| 16 |
阀座Seat |
PTFE 聚四氟乙烯 |
| 17 |
锁盖 Lock cap |
BRASS 黄铜 |
迷你球阀带管尾适用尺寸表返回图表
| SIZE |
A |
B |
H |
L |
| 3/8 " |
9.0 |
|
30 |
65 |
| 1/2 " |
9.0 |
|
30 |
65 |
| 3/4 " |
10.0 |
|
31 |
72.5 |
