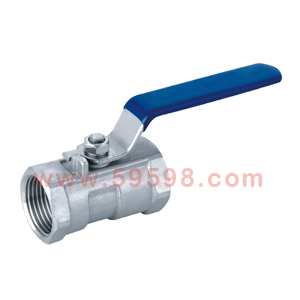

59598管件超市推出的这款不锈钢手动球阀采用的是通用的BSP螺纹标准，在连接是通过螺纹进行手动扭动便可完成安装；不锈钢手动球阀操作便捷减少了安装工作量
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
【不锈钢1000PSI球阀描述】
- 1、不锈钢手动球阀的公称压力：2.0Mpa
- 2、不锈钢手动球阀的温度：-20℃～110℃
- 3、不锈钢手动球阀的介质：水，非腐蚀性液体，饱和蒸气（小于等于0.6Mpa）
- 4、不锈钢手动球阀的螺纹：BSP、NPT 或其他客户制定
有带锁装置可选择
- 1、Nominal Pressure: 2.0Mpa
- 2、Working Temperature: -20℃～110℃
- 3、Working Medium: Water, non-corrosive liquid, non-corrosive air (Maximum working pressure is 0.6 Mpa)
- 4、Pipe thread: BSP NPT or comply to customer request
With lockable design for option
【不锈钢手动球阀注解图】
 返回尺寸表
上述不锈钢1000PSI球阀图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
CF8M / CF8 / WCB |
| 2 |
阀盖 End plug |
CF8M / CF8 / WCB |
| 3 |
阀座 Seat |
PTFE 聚四氟乙烯 |
| 4 |
球 Ball |
CF8M / CF8 |
| 5 |
密封垫 Thrust washer |
PTFE 聚四氟乙烯 |
| 6 |
阀杆涂料 Stem packing |
PTFE 聚四氟乙烯 |
| 7 |
阀杆 Stem |
SS316 / SS304 |
| 8 |
压盖螺母 Gland nut |
SS 304 |
| 9 |
阀杆螺帽 Stem nut |
A194-8 |
| 8 |
手柄套 Handle sleeve |
Vinyl plastic 乙烯塑料 |
| 9 |
手柄 Handle |
SS 304 |
不锈钢1000PSI球阀适用尺寸表返回图表
| SIZE |
DN |
L |
H |
W |
d |
D |
| 1/4 " |
6 |
40 |
26 |
70 |
6 |
17 |
| 3/8 " |
10 |
45 |
26 |
80 |
8 |
21 |
| 1/2 " |
15 |
57 |
35 |
90 |
9 |
25 |
| 3/4 " |
20 |
60 |
37 |
90 |
12 |
32 |
| 1 " |
25 |
72 |
45 |
105 |
16 |
37 |
| 1-1/4 " |
32 |
78 |
52 |
115 |
20 |
47 |
| 1-1/2 " |
40 |
84 |
55 |
140 |
25 |
53 |
| 2 " |
50 |
100 |
62 |
140 |
32 |
65 |
【不锈钢手动球阀的不同款式】

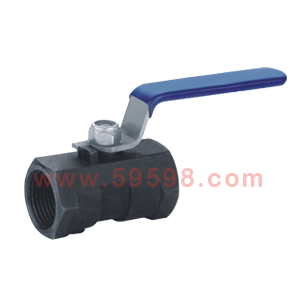

 PP双内螺球阀，带不锈钢手柄

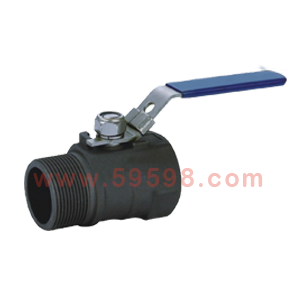

 PP内外螺球阀，带锁手柄设计
注释：上述球阀为相同类型下的不同款式球阀，在订购是请务必注意螺纹标准，球阀材质的不同也是我们59598管件超市的特色；更多关于不锈钢手动球阀可咨询我们销售人员！
