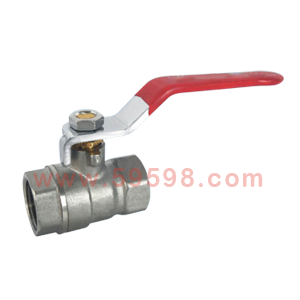

黄铜双内螺球阀 3/4

黄铜双内螺球阀 3/4 "

产品目录

CAD小样图

如需选择其他规格的产品，请填写或选择参数
在使用本系统时，有一部分新产品未能选择。
双螺纹球阀是黄铜球阀中的一种款式，还有双外螺球阀、内外螺球阀、双内螺球阀等多种形式可供客户选择
产品编号: 04211104
规格
材质
螺纹标准
类别
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
标准发货日：第0天
分享到：
关于黄铜双内螺球阀   B110系列球阀注解图   B110系列球阀适用表   不同款式球阀

【黄铜双内螺球阀描述】


  • 1、黄铜球阀的公称压力：2.0Mpa
  • 2、黄铜球阀的温度：-20℃～110℃
  • 3、黄铜球阀的介质：水，非腐蚀性液体，饱和蒸气（小于等于0.6Mpa）
  • 4、黄铜球阀的螺纹：BSP、NPT 或其他客户制定

  • 1、Nominal Pressure:  2.0Mpa
  • 2、Working Temperature:  -20℃～110℃
  • 3、Working Medium: Water, non-corrosive liquid, non-corrosive air (Maximum working pressure is 0.6 Mpa)
  • 4、Pipe thread:  BSP NPT or comply to customer request


【黄铜球阀注解图】


片式球阀
片式球阀结构图     返回尺寸表


上述黄铜双内螺球阀图标注解：

部件标号
PART NUMBER		 部件名称
PART NAME		 材质
MATERIAL
1 阀体 Body BRASS 黄铜
2 阀盖 Bonnet BRASS 黄铜
3 阀座 Ball seat PTFE 聚四氟乙烯
4 球 Ball BRASS 黄铜
5 阀杆 Stem BRASS 黄铜
6 阀杆密封 Stem Seal PTFE 聚四氟乙烯
7 阀杆螺帽 Stem nut BRASS 黄铜
8 手柄 Handle STEEL 碳钢
9 螺母 Screw BRASS 黄铜


黄铜双内螺球阀适用尺寸表返回图表

SIZE A B H D L
1/4 " 8.0 10.5 40.5 84 40
3/8 " 10.0 10.7 36.8 90 44
1/2 " 14.0 10.6 39.5 101 47
3/4 " 18.5 11.0 42.5 104 53
1 " 23.0 15.0 56.0 112 65
1-1/4 " 29.0 14.5 62.5 132 73
1-1/2 " 37.0 15.2 67.0 132 81
2 " 47.0 16.8 91.0 161 98
2-1/2 " 64.0 23.5 113.5 225 136
3 " 75.0 26.0 119.5 225 151
4 " 97.0 27.0 139.5 225 180


【黄铜球阀的不同款式】

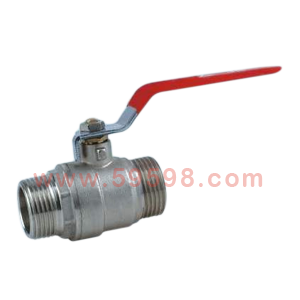

双外螺球阀，带碳钢手柄

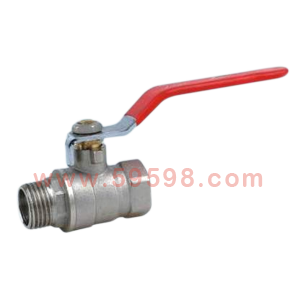

内外螺球阀，带碳钢手柄

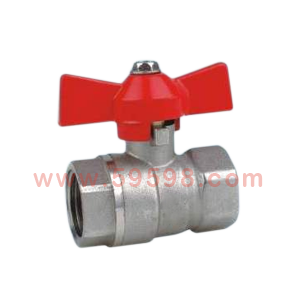

双内丝球阀，带结式手柄

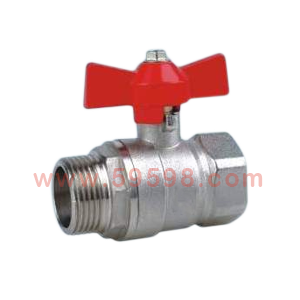

内外丝球阀，带结式手柄

注释：上述球阀为相同类型下的不同款式球阀，也有不同款式的手柄供客户选择；更多关于黄铜球阀可咨询我们销售人员！

返回顶部



温馨提醒：双螺纹球阀是黄铜球阀中的一种款式，还有双外螺球阀、内外螺球阀、双内螺球阀等多种形式可供客户选择
