黄铜双内丝球阀 3/4

黄铜双内丝球阀 3/4 "

产品目录

CAD小样图

如需选择其他规格的产品，请填写或选择参数
在使用本系统时，有一部分新产品未能选择。
DN20球阀即3/4寸黄铜球阀主要被使用在工业或者生活中的输水、输油等管道连接；DN20球阀在整个管道连接中起到了调节流体的流量及开与关闭作用
产品编号: 04211302
规格
材质
螺纹标准
类别
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
标准发货日：第0天
分享到：
关于黄铜双内丝球阀   B140系列球阀注解图   B140系列球阀适用表   不同款式球阀

【黄铜双内丝球阀 描述】


  • 1、DN20球阀的公称压力：2.0Mpa
  • 2、DN20球阀的温度：-20℃～110℃
  • 3、DN20球阀的介质：水，非腐蚀性液体，饱和蒸气（小于等于0.6Mpa）
  • 4、DN20球阀的螺纹：BSP、NPT 或其他客户制定

  • 1、Nominal Pressure:  2.0Mpa
  • 2、Working Temperature:  -20℃～110℃
  • 3、Working Medium: Water, non-corrosive liquid, non-corrosive air (Maximum working pressure is 0.6 Mpa)
  • 4、Pipe thread:  BSP NPT or comply to customer request


【DN20球阀注解图】


双内丝球阀
     返回尺寸表


上述黄铜双内丝球阀 图标注解：

部件标号
PART NUMBER		 部件名称
PART NAME		 材质
MATERIAL
1 阀体 Body BRASS 黄铜
2 阀盖 Bonnet BRASS 黄铜
3 阀座 Ball seat PTFE 聚四氟乙烯
4 球 Ball BRASS 黄铜
5 阀杆 Stem BRASS 黄铜
6 阀杆密封 Stem Seal PTFE 聚四氟乙烯
7 阀杆螺帽 Stem nut BRASS 黄铜
8 螺母 Screw BRASS 黄铜
9 手柄 Handle ALUMINUM 铝


黄铜双内丝球阀 适用尺寸表返回图表

SIZE A B H D L
1/2 " 14.0 12.0 43.5 96 48
3/4 " 18.5 13.0 46.5 96 57
1 " 24.0 15.5 58.0 125 67
1-1/4 " 32.0 15.0 72.0 151 78
1-1/2 " 40.0 17.5 76.5 151 97
2 " 47.0 20.0 78.0 154 104


【DN20球阀的不同款式】


内外丝球阀，带铝手柄

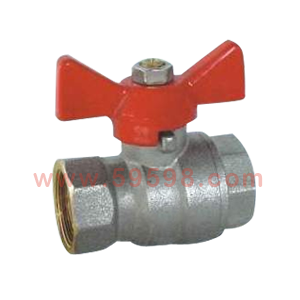

双内螺球阀，带结式手柄。

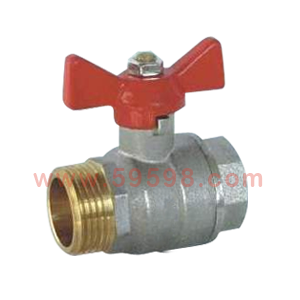

内外丝球阀，带结式手柄

注释：上述球阀为相同类型下的不同款式球阀，同时我们也可按客户的不同需要来制定；更多关于DN20球阀可咨询我们销售人员！
