手动球阀是通过人工去调节管道流体输送；手动球阀主要被常用与生活当中，其可变性的螺纹标准收到了广大用户的爱戴
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
【黄铜手动球阀描述】
- 1、黄铜手动球阀的公称压力：2.0Mpa
- 2、黄铜手动球阀的温度：-20℃～110℃
- 3、黄铜手动球阀的介质：水，非腐蚀性液体，饱和蒸气（小于等于0.6Mpa）
- 4、黄铜手动球阀的螺纹：BSP、NPT 或其他客户制定
- 1、Nominal Pressure: 2.0Mpa
- 2、Working Temperature: -20℃～110℃
- 3、Working Medium: Water, non-corrosive liquid, non-corrosive air (Maximum working pressure is 0.6 Mpa)
- 4、Pipe thread: BSP NPT or comply to customer request

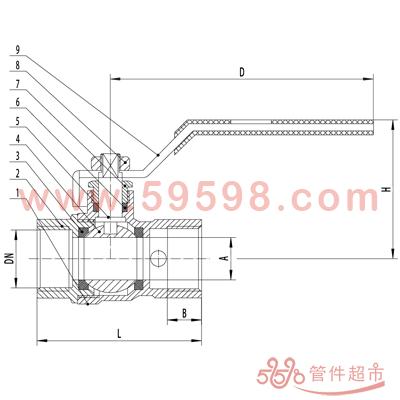

【黄铜手动球阀注解图】
 返回尺寸表
上述黄铜手动球阀图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
BRASS 黄铜 |
| 2 |
阀盖 Bonnet |
BRASS 黄铜 |
| 3 |
阀座 Ball seat |
PTFE 聚四氟乙烯 |
| 4 |
球 Ball |
BRASS 黄铜 |
| 5 |
阀杆 Stem |
BRASS 黄铜 |
| 6 |
阀杆密封 Stem Seal |
PTFE 聚四氟乙烯 |
| 7 |
阀杆螺帽 Stem nut |
BRASS 黄铜 |
| 8 |
螺母 Screw |
IRON 铁 |
| 9 |
手柄 Handle |
BRASS 黄铜 |
| 10 |
压紧螺帽 Press nut |
BRASS 黄铜 |
| 11 |
垫片Washer |
POLYURETHANE 聚胺脂 |
| 12 |
紧固圈 Tight ring |
PTFE 聚四氟乙烯 |
| 13 |
手柄 Handle |
IRON 铁 |
黄铜手动球阀适用尺寸表返回图表
| SIZE |
A |
B |
H |
D |
L |
| 1/2 " |
14.0 |
11.0 |
45.5 |
85 |
52 |
| 3/4 " |
18.5 |
14.0 |
52.5 |
98 |
60 |
| 1 " |
24.0 |
14.0 |
56.0 |
98 |
70 |
| 1-1/4 " |
32.0 |
16.0 |
69.0 |
134 |
85 |
| 1-1/2 " |
39.0 |
18.0 |
75.0 |
134 |
95 |
| 2 " |
47.0 |
18.5 |
85.0 |
146 |
105 |

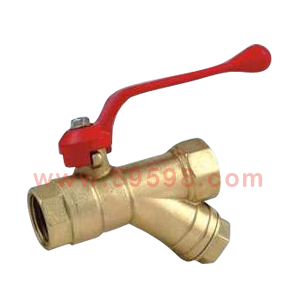

【黄铜手动球阀的不同款式】
 双内螺球阀，带红色铁手柄
注释：上述球阀为相同类型下的不同款式球阀，在订购是请务必注意螺纹标准，同时我们也有不同款式的手柄供客户选择；更多关于黄铜手动球阀可咨询我们销售人员！
