单片式螺纹球阀 1

单片式螺纹球阀 1 "

产品目录

CAD小样图

如需选择其他规格的产品，请填写或选择参数
在使用本系统时，有一部分新产品未能选择。
59598作为黄铜球阀厂家可为客户提供1/2寸到2寸之间的尺寸范围；在材质方面不仅能提供黄铜单片球阀还有不锈钢、PP等材质
产品编号: 04212303
规格
材质
螺纹标准
类别
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
标准发货日：第0天
分享到：
关于单片式螺纹球阀   B620系列球阀注解图   B620系列球阀适用表   不同款式球阀

【单片式螺纹球阀描述】


  • 1、黄铜单片球阀的公称压力：2.0Mpa
  • 2、黄铜单片球阀的温度：-20℃～110℃
  • 3、黄铜单片球阀的介质：水，非腐蚀性液体，饱和蒸气（小于等于0.6Mpa）
  • 4、黄铜单片球阀的螺纹：BSP、NPT 或其他客户制定

  • 1、Nominal Pressure:  2.0Mpa
  • 2、Working Temperature:  -20℃～110℃
  • 3、Working Medium: Water, non-corrosive liquid, non-corrosive air (Maximum working pressure is 0.6 Mpa)
  • 4、Pipe thread:  BSP NPT or comply to customer request


【黄铜单片球阀注解图】


一片式黄铜球阀
单片式球阀CAD图纸     返回尺寸表


上述单片式螺纹球阀图标注解：

部件标号
PART NUMBER		 部件名称
PART NAME		 材质
MATERIAL
1 阀体 Body BRASS 黄铜
2 阀盖 Bonnet BRASS 黄铜
3 阀座 Ball seat PTFE 聚四氟乙烯
4 球 Ball BRASS 黄铜
5 阀杆 Stem BRASS 黄铜
6 O型圈 O Ring NBR 丁晴橡胶
7 螺母 Screw BRASS 黄铜
8 手柄 Handle IRON 铁


单片式螺纹球阀适用尺寸表返回图表

SIZE A B H D L
1/2 " 15 17.0 52.0 100 60
3/4 " 19 19.0 55.0 100 70
1 " 23 24.5 66.0 115 85
1-1/4 " 29 27.3 81.0 144 100
1-1/2 " 38 27.4 87.0 144 110
2 " 45 32.0 93.5 163 130


【黄铜单片球阀的不同款式】

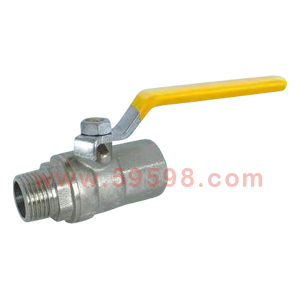

丝扣球阀；黄铜球阀内外螺球阀，带铁手柄

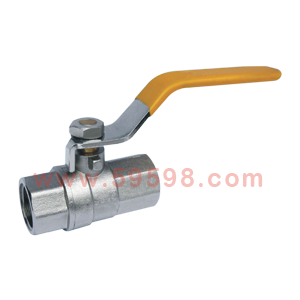

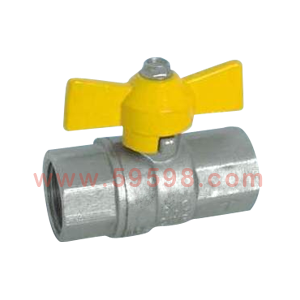

红色手柄球阀双内螺球阀，带结式手柄

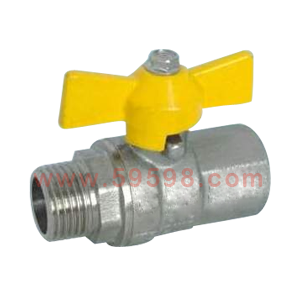

内外丝球阀内外丝球阀，带结式手柄

注释：上述球阀为相同类型下的不同款式球阀，在订购是请务必注意螺纹标准，同时我们也有不同款式的手柄供客户选择；更多关于黄铜单片球阀可咨询我们销售人员！
