管道球阀主要起到了调节流体流量及对管道开与关的作用，也是管道连接中必不可少的控制件，不管在工业还是生活中这款管道球阀还是比较的通用的
【交货期仅供参考。价格和交货期请以购物车的信息为准。】

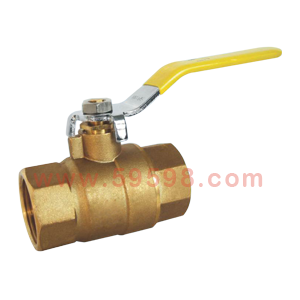

【黄铜快装球阀描述】
- 1、管道球阀的公称压力：2.0Mpa
- 2、管道球阀的温度：-20℃～110℃
- 3、管道球阀的介质：水，非腐蚀性液体，饱和蒸气（小于等于0.6Mpa）
- 4、管道球阀的螺纹：BSP、NPT 或其他客户制定
- 1、Nominal Pressure: 2.0Mpa
- 2、Working Temperature: -20℃～110℃
- 3、Working Medium: Water, non-corrosive liquid, non-corrosive air (Maximum working pressure is 0.6 Mpa)
- 4、Pipe thread: BSP NPT or comply to customer request
【管道球阀注解图】
 返回尺寸表
上述黄铜快装球阀图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
BRASS 黄铜 |
| 2 |
阀盖 Bonnet |
BRASS 黄铜 |
| 3 |
阀座 Ball seat |
PTFE 聚四氟乙烯 |
| 4 |
球 Ball |
BRASS 黄铜 |
| 5 |
阀杆 Stem |
BRASS 黄铜 |
| 6 |
阀杆密封 Stem seal |
PTFE 聚四氟乙烯 |
| 7 |
阀杆螺帽 Stem nut |
BRASS 黄铜 |
| 8 |
手柄 Handle |
IRON 铁 |
| 9 |
螺母 Screw |
BRASS 黄铜 |
黄铜快装球阀适用尺寸表返回图表
| SIZE |
A |
B |
H |
D |
L |
| 1/2 " |
15 |
17.0 |
49.5 |
94 |
59 |
| 3/4 " |
20 |
17.0 |
55.0 |
111 |
65 |
| 1 " |
25 |
18.5 |
59.0 |
111 |
78 |
| 1-1/4 " |
32 |
20.0 |
72.0 |
145 |
86 |
| 1-1/2 " |
40 |
22.5 |
74.5 |
145 |
98 |
| 2 " |
50 |
24.5 |
89.0 |
145 |
115 |
返回顶部
温馨提醒：管道球阀主要起到了调节流体流量及对管道开与关的作用，也是管道连接中必不可少的控制件，不管在工业还是生活中这款管道球阀还是比较的通用的
|
 |
非常抱歉，由于内容在整合当中，带来不便之处请谅解！
如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！
|
|
非常抱歉，由于内容在整合当中，带来不便之处请谅解！
如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！
|
