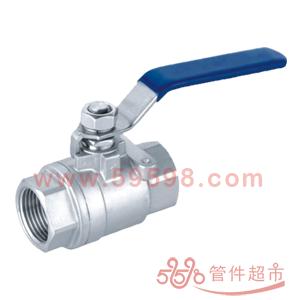

2 "单片式锻造球阀
产品编号: 04212408
规格
材质
螺纹标准
类别
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
标准发货日：第0天
分享到：
关于单片式锻造球阀   单片式锻造球阀注解图   单片式锻造球阀适用表   不同款式球阀

【单片式锻造球阀描述】


  • 1、单片式锻造球阀的设计参照：ASME B16.34，MSS SP-110
  • 2、单片式锻造球阀的温度：-29℃～180℃
  • 3、单片式锻造球阀的介质：水、油、气及某些腐蚀性液体
  • 4、单片式锻造球阀的螺纹：BSP NPT 或其他客户指定有带锁装置可选择

  • 1、Design standard: ASME B16.34，MSS SP-110
  • 2、Working Temperature: -29℃～180℃
  • 3、Working Medium: Water、oil、and some corrosive liquid
  • 4、Pipe thread: BSP NPT or comply to customer request With lockable design for option


【2 "单片式锻造球阀注解图】


球阀；球阀图纸


上述单片式锻造球阀图标注解：

部件标号
PART NUMBER		 部件名称
PART NAME		 材质
MATERIAL
1 阀体 Body A105
2 阀盖 End plug A105
3 阀座 Ball seat 增强聚四氟乙烯 RPTFE
4 球 Ball F316
5 阀杆 Stem F316
6 阀杆填料 Stem packing 聚四氟乙烯 PTFE
7 密封垫  Thrust washer 增强聚四氟乙烯 RPTFE
8 压盖螺母 Gland nut F304
9 阀杆螺帽 Stem nut Stainless steel 不锈钢
10 手柄 Handle SS 304
11 手柄套 Handle sleeve 乙烯塑料 Vinyl plastic
12 弹簧垫 Spring washer Stainless steel 不锈钢


单片式锻造球阀适用尺寸表

SIZE DN L H W d D
1/4 " 6 40 34 70 5 21
3/8 " 10 45 37 70 8 25
1/2 " 15 56 60 120 10 30
3/4 " 20 60 64 120 13 36
1 " 25 71 67 123 16 46
1-1/4 " 32 78 78 145 20 55
1-1/2 " 40 96 84 150 25 61
2 " 50 101 91 150 32 75


【2 "单片式锻造球阀的不同款式】


内螺球阀；小球阀单片式锻造双内螺球阀，带不锈钢手柄
塑料球阀；PP球阀PP材质内外螺球阀，带不锈钢手柄


注释：上述球阀为相同类型不同款式的球阀，材质可分为锻造、PP等。
