单片式锻造球阀是一款双内螺球阀，通过螺纹连接能够很好地 控制管道系统中的流体，同时单片式锻造球阀具有多样化的螺纹标准可供客户选择
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
【单片式锻造球阀描述】
- 1、单片式锻造球阀的设计参照：ASME B16.34，MSS SP-110
- 2、单片式锻造球阀的温度：-29℃～180℃
- 3、单片式锻造球阀的介质：水、油、气及某些腐蚀性液体
- 4、单片式锻造球阀的螺纹：BSP NPT 或其他客户指定有带锁装置可选择
- 1、Design standard: ASME B16.34，MSS SP-110
- 2、Working Temperature: -29℃～180℃
- 3、Working Medium: Water、oil、and some corrosive liquid
- 4、Pipe thread: BSP NPT or comply to customer request With lockable design for option
【2-1/2 "单片式锻造球阀注解图】
上述单片式锻造球阀图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
A105 |
| 2 |
阀盖 End plug |
A105 |
| 3 |
阀座 Ball seat |
增强聚四氟乙烯 RPTFE |
| 4 |
球 Ball |
F316 |
| 5 |
阀杆 Stem |
F316 |
| 6 |
阀杆填料 Stem packing |
聚四氟乙烯 PTFE |
| 7 |
密封垫 Thrust washer |
增强聚四氟乙烯 RPTFE |
| 8 |
压盖螺母 Gland nut |
F304 |
| 9 |
阀杆螺帽 Stem nut |
Stainless steel 不锈钢 |
| 10 |
手柄 Handle |
SS 304 |
| 11 |
手柄套 Handle sleeve |
乙烯塑料 Vinyl plastic |
| 12 |
弹簧垫 Spring washer |
Stainless steel 不锈钢 |
单片式锻造球阀适用尺寸表
| SIZE |
DN |
L |
H |
W |
d |
D |
| 1/4 " |
6 |
40 |
34 |
70 |
5 |
21 |
| 3/8 " |
10 |
45 |
37 |
70 |
8 |
25 |
| 1/2 " |
15 |
56 |
60 |
120 |
10 |
30 |
| 3/4 " |
20 |
60 |
64 |
120 |
13 |
36 |
| 1 " |
25 |
71 |
67 |
123 |
16 |
46 |
| 1-1/4 " |
32 |
78 |
78 |
145 |
20 |
55 |
| 1-1/2 " |
40 |
96 |
84 |
150 |
25 |
61 |
| 2 " |
50 |
101 |
91 |
150 |
32 |
75 |
【2-1/2 "单片式锻造球阀的不同款式】

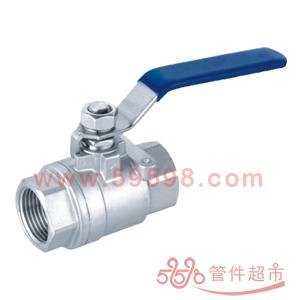

 单片式锻造双内螺球阀，带不锈钢手柄
 PP材质内外螺球阀，带不锈钢手柄
注释：上述球阀为相同类型不同款式的球阀，材质可分为锻造、PP等。
