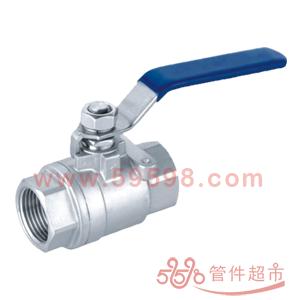

单片式锻造球阀 1/4

单片式锻造球阀 1/4 "

产品目录

CAD小样图

如需选择其他规格的产品，请填写或选择参数
在使用本系统时，有一部分新产品未能选择。
锻钢内螺球阀是根据不同的客户来制定的一款球阀；59598管件超市不仅推出锻钢内螺球阀还有双外螺球阀、内外螺球阀
产品编号: 04214201
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
标准发货日：第0天
分享到：
关于单片式锻造球阀   单片式锻造球阀注解图   单片式锻造球阀适用表   不同款式球阀

【单片式锻造球阀描述】


  • 1、单片式锻造球阀的设计参照：ASME B16.34，MSS SP-110
  • 2、单片式锻造球阀的温度：-29℃～180℃
  • 3、单片式锻造球阀的介质：水、油、气及某些腐蚀性液体
  • 4、单片式锻造球阀的螺纹：BSP NPT 或其他客户指定有带锁装置可选择

  • 1、Design standard: ASME B16.34，MSS SP-110
  • 2、Working Temperature: -29℃～180℃
  • 3、Working Medium: Water、oil、and some corrosive liquid
  • 4、Pipe thread: BSP NPT or comply to customer request With lockable design for option


【锻钢内螺球阀注解图】


球阀；球阀图纸


上述单片式锻造球阀图标注解：

部件标号
PART NUMBER		 部件名称
PART NAME		 材质
MATERIAL
1 阀体 Body A105
2 阀盖 End plug A105
3 阀座 Ball seat 增强聚四氟乙烯 RPTFE
4 球 Ball F316
5 阀杆 Stem F316
6 阀杆填料 Stem packing 聚四氟乙烯 PTFE
7 密封垫  Thrust washer 增强聚四氟乙烯 RPTFE
8 压盖螺母 Gland nut F304
9 阀杆螺帽 Stem nut Stainless steel 不锈钢
10 手柄 Handle SS 304
11 手柄套 Handle sleeve 乙烯塑料 Vinyl plastic
12 弹簧垫 Spring washer Stainless steel 不锈钢


单片式锻造球阀适用尺寸表

SIZE DN L H W d D
1/4 " 6 40 34 70 5 21
3/8 " 10 45 37 70 8 25
1/2 " 15 56 60 120 10 30
3/4 " 20 60 64 120 13 36
1 " 25 71 67 123 16 46
1-1/4 " 32 78 78 145 20 55
1-1/2 " 40 96 84 150 25 61
2 " 50 101 91 150 32 75


【锻钢内螺球阀的不同款式】

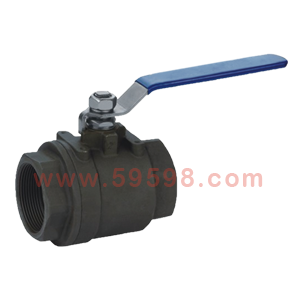

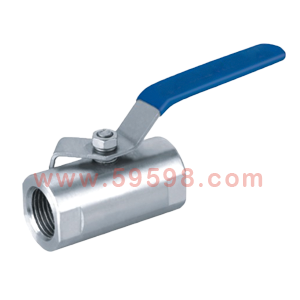

内螺球阀；小球阀单片式锻造双内螺球阀，带不锈钢手柄
塑料球阀；PP球阀PP材质内外螺球阀，带不锈钢手柄


注释：上述球阀为相同类型不同款式的球阀，材质可分为锻造、PP等。



返回顶部



温馨提醒：锻钢内螺球阀是根据不同的客户来制定的一款球阀；59598管件超市不仅推出锻钢内螺球阀还有双外螺球阀、内外螺球阀
关于单片式锻造球阀   单片式锻造球阀注解图   单片式锻造球阀安装指南

【单片式锻造球阀描述】


  • 1、单片式锻造球阀的设计参照：ASME B16.34，MSS SP-110
  • 2、单片式锻造球阀的温度：-29℃～180℃
  • 3、单片式锻造球阀的介质：水、油、气及某些腐蚀性液体
  • 4、单片式锻造球阀的螺纹：BSP NPT 或其他客户指定有带锁装置可选择

  • 1、Design standard: ASME B16.34，MSS SP-110
  • 2、Working Temperature: -29℃～180℃
  • 3、Working Medium: Water、oil、and some corrosive liquid
  • 4、Pipe thread: BSP NPT or comply to customer request With lockable design for option


【锻钢内螺球阀注解图】


单片式锻造球阀部件注解表：

部件标号
PART NUMBER		 部件名称
PART NAME		 材质
MATERIAL
1 阀体 Body A105
2 阀盖 End plug A105
3 阀座 Ball seat 增强聚四氟乙烯 RPTFE
4 球 Ball F316
5 阀杆 Stem F316
6 阀杆填料 Stem packing 聚四氟乙烯 PTFE
7 密封垫  Thrust washer 增强聚四氟乙烯 RPTFE
8 压盖螺母 Gland nut F304
9 阀杆螺帽 Stem nut Stainless steel 不锈钢
10 手柄 Handle SS 304
11 手柄套 Handle sleeve 乙烯塑料 Vinyl plastic
12 弹簧垫 Spring washer Stainless steel 不锈钢








    单片式锻造球阀部件注解表：

部件标号
PART NUMBER		 部件名称
PART NAME		 材质
MATERIAL
1 阀体 Body A105
2 阀盖 End plug A105
3 阀座 Ball seat 增强聚四氟乙烯 RPTFE
4 球 Ball F316
5 阀杆 Stem F316
6 阀杆填料 Stem packing 聚四氟乙烯 PTFE
7 密封垫  Thrust washer 增强聚四氟乙烯 RPTFE
8 压盖螺母 Gland nut F304
9 阀杆螺帽 Stem nut Stainless steel 不锈钢
10 手柄 Handle SS 304
11 手柄套 Handle sleeve 乙烯塑料 Vinyl plastic
12 弹簧垫 Spring washer Stainless steel 不锈钢




【锻钢内螺球阀的安装指南】


1. 请确保阀门在合适的工况中使用。
2. 阀门安装前，请确保清除流体中的杂质, 否则可能造面密封面损坏。
3. 阀门安装前，务必先清除产品及阀门端面上的防护包装物。
4. 阀门安装时，请确保螺纹部分生带合理使用量，否则可能造成阀门与管道连接处泄露。
5. 阀门安装完成后，请确保连接管道没有对阀门形成拉伸，否则会造成对阀门螺纹的损坏。
6. 阀门投入使用前，请对管道进行压力测试以确保所有的连接处无泄露。
7. 阀门使用期间，请确保阀门打开与关闭的扭矩不应超过30Nm。
8. 请定期检查维护阀门，以确保阀门正常工作。

1.Please make sure that the valve is used under proper condition.
2.Before assembling, ensure removing impurities from the fluid which might cause the damage of the sealing face.
3.Before assembling, ensure removing all the packing material on both body and valve ends.
4.During assembling, ensure proper use of tape, otherwise it might cause the leakage of connection.
5.After assembling, check and ensure no stretch on the valve formed by pipeline which might cause the damage of thread.
6.Before valve using, operate pressure test of connection to make sure no leakage.
7.During valve using, make sure the torque of switch not over 30Nm.
8.Please verify the valves periodically to ensure all the application and function work correctly.
