不锈钢三片式球阀是球阀系列中的一款，不锈钢三片式球阀是因其功能来命名的，在管道连接中起到了调节、拦截等作用，同时我们还有两片式球阀、一片式球阀等
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
【不锈钢三片式球阀描述】
- 1、不锈钢三片式球阀的设计参照：ASME B16.34，MSS SP-110
- 2、不锈钢三片式球阀的温度：-29℃～180℃
- 3、不锈钢三片式球阀的介质：水、油、气及某些腐蚀性液体
- 4、不锈钢三片式球阀的螺纹：BSP NPT 或其他客户制定
- 5、不锈钢三片式球阀的对焊：ASME B16.25 SCH40 SCH20 SCH10 或其他客户制定
- 6、不锈钢三片式球阀的承插：ASME B16.11
- 有带锁装置可选择,有带ISO5211 操作机构安装台可选择。
- 1、Design standard: ASME B16.34，MSS SP-110
- 2、Working Temperature: -29℃～180℃
- 3、Working Medium: Water、oil、and some corrosive liquid
- 4、Pipe thread: BSP NPT or comply to customer request
- 5、Butt welding: ASME B16.25 SCH40 SCH20 SCH10 or customer request
- 6、Socket welding: ASME B16.11
With lockable design for option, ISO5211 actuator mounting block
【不锈钢三片式球阀注解图】
 返回尺寸表
上述不锈钢三片式球阀图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
CF8M / CF8 / WCB |
| 2 |
阀盖 Cap |
CF8M / CF8 / WCB |
| 3 |
阀座 Ball seat |
聚四氟乙烯 PTFE |
| 4 |
球 Ball |
CF8M / CF8 |
| 5 |
密封垫 Thrust washer |
聚四氟乙烯 PTFE |
| 6 |
阀杆填料 Stem packing |
聚四氟乙烯 PTFE |
| 7 |
阀杆 Stem |
SS316 / SS304 |
| 8 |
压盖螺母 Gland nut |
SS 304 |
| 9 |
阀杆螺帽 Stem nut |
A194-8 |
| 10 |
手柄套 Handle sleeve |
乙烯塑料 Vinyl plastic |
| 11 |
手柄 Handle |
SS 304 |
不锈钢三片式球阀适用尺寸表返回图表
| SIZE |
DN |
L |
H |
W |
d |
D |
| 3/8 " |
10 |
68 |
46 |
100 |
10 |
23 |
| 1/2 " |
15 |
72 |
54 |
105 |
15 |
27 |
| 3/4 " |
20 |
84 |
62 |
118 |
20 |
33 |
| 1 " |
25 |
92 |
72 |
130 |
25 |
40 |
| 1-1/4 " |
32 |
108 |
79 |
160 |
32 |
48 |
| 1-1/2 " |
40 |
118 |
82 |
170 |
38 |
56 |
| 2 " |
50 |
145 |
92 |
180 |
20 |
68 |
| 2-1/2 " |
65 |
|
|
|
|
|
| 3 " |
80 |
|
|
|
|
|
【不锈钢三片式球阀的不同款式】

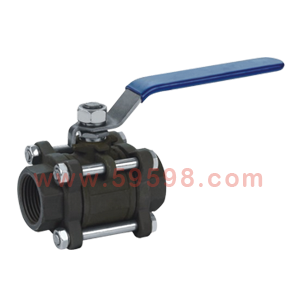

 PP三片式球阀，带不锈钢手柄

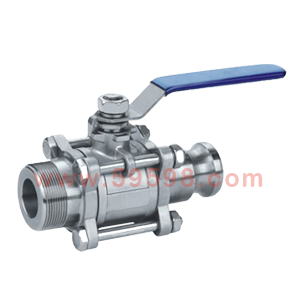

 多功能三片式球阀，一端带外螺，另一端以公头为主；可与卡木系列母头相互配套使用。
注释：上述球阀为相同类型不同款式的球阀，形式多样，同时我们也可按客户的不同需要来制定；更多关于不锈钢三片式球阀可咨询我们销售人员！
