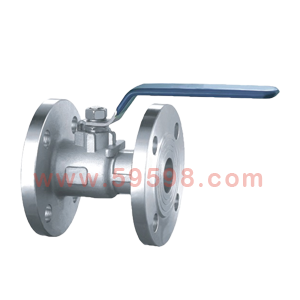

不锈钢法兰球阀是由法兰与球阀组合而成的球阀，主要是根据不同客户的需要来制定的；不锈钢法兰球阀连接方式继承了法兰的优势
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
【不锈钢保温夹套式球阀描述】
- 1、不锈钢法兰球阀的设计参照：ASME B16.34，API 608
- 2、不锈钢法兰球阀的测试参照：API598
- 3、不锈钢法兰球阀的温度：-29℃～180℃
- 4、不锈钢法兰球阀的介质：水、油、气及某些腐蚀性液体
- 5、不锈钢法兰球阀的法兰：ASME B16.5
- 有带锁装置可选择,有带ISO5211 操作机构安装台可选择。
- 1、Design standard: ASME B16.34，API 608
- 4、Test standard: API598
- 2、Working Temperature: -29℃～180℃
- 3、Working Medium: Water、oil、and some corrosive liquid
- 5、lange: ASME B16.5
With lockable design for option, ISO5211 actuator mounting block
【不锈钢法兰球阀注解图】
 返回尺寸表
上述不锈钢保温夹套式球阀图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
WCB / CF8 / CF8M |
| 2 |
阀座 Ball seat |
聚四氟乙烯 PTFE |
| 3 |
球 Ball |
F304 / F316 |
| 4 |
阀杆 Stem |
F304 / F316 |
| 5 |
阀杆螺帽 Stem nut |
F304 / F316 |
| 6 |
弹簧垫 Spring washer |
Stainless steel 不锈钢 |
| 7 |
压盖螺母 Gland nut |
A194 8 |
| 8 |
阀杆填料 Stem packing |
PTFE 聚四氟乙烯 |
| 9 |
手柄 Handle |
SS 304+PVC |
| 10 |
密封垫 Thrust washer |
PTFE 聚四氟乙烯 |
| 11 |
密封垫 Gasket |
PTFE 聚四氟乙烯 |
不锈钢保温夹套式球阀适用尺寸表返回图表
| SIZE |
L |
D |
D1 |
D2 |
b |
f |
d |
h |
w |
n-φ d |
| 1/2 " |
92 |
95 |
65 |
45 |
14 |
2 |
12.5 |
70 |
130 |
4-14 |
| 3/4 " |
105 |
105 |
75 |
55 |
14 |
2 |
15 |
75 |
130 |
4-14 |
| 1 " |
110 |
115 |
85 |
65 |
16 |
2 |
20 |
82 |
155 |
4-14 |
| 1-1/4 " |
125 |
135 |
100 |
75 |
18 |
2 |
58 |
100 |
165 |
4-18 |
| 1-1/2 " |
135 |
145 |
110 |
85 |
18 |
3 |
32 |
115 |
180 |
4-18 |
| 2 " |
155 |
160 |
125 |
100 |
18 |
3 |
40 |
115 |
195 |
4-18 |
| 2-1/2 " |
170 |
180 |
145 |
120 |
20 |
3 |
49 |
150 |
250 |
4-18 |
| 3 " |
190 |
195 |
160 |
135 |
20 |
3 |
64 |
155 |
250 |
8-18 |
| 4 " |
210 |
215 |
180 |
155 |
20 |
3 |
78 |
155 |
290 |
8-18 |
