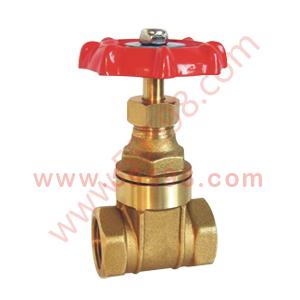

黄铜丝扣闸阀又叫做黄铜内螺纹闸阀、内丝闸阀等；黄铜丝扣闸阀主要被广泛运用于污水，化工等行业，在管道系统中起到了调节流量作用
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
【Z15W-16P闸阀描述】
- 1、黄铜丝扣闸阀的公称压力：1.6Mpa
- 2、黄铜丝扣闸阀的温度：-20℃～+110℃
- 3、黄铜丝扣闸阀的介质：水，非腐蚀性液体
- 4、黄铜丝扣闸阀的螺纹：BSP、NPT或其他客户指定
- 1、Nominal Pressure: 1.6Mpa
- 2、Working Temperature: -20℃～110℃
- 3、Working Medium: Water, non-corrosive liquid
- 4、Pipe thread: BSP、NPT or comply to customer request
【黄铜丝扣闸阀注解图】
 返回尺寸表
上述Z15W-16P闸阀图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
BRASS 黄铜 |
| 2 |
楔式闸板 Wedge |
BRASS 黄铜 |
| 3 |
阀盖 Bonnet |
BRASS 黄铜 |
| 4 |
垫片 Gasket |
RED PAPER GASKET |
| 5 |
阀杆 Stem |
BRASS 黄铜 |
| 6 |
螺纹环 Screwed Ring |
BRASS 黄铜 |
| 7 |
填料 Packing |
PTFE 聚四氟乙烯 |
| 8 |
黄铜垫片 Brass Gasket |
BRASS 黄铜 |
| 9 |
压紧螺帽 Press Nut |
BRASS 黄铜 |
| 10 |
操作轮 Handwheel |
ALUMINIUM 铝 |
| 11 |
垫片 Washer |
ALUMINIUM 铝 |
| 12 |
螺母 Screw |
STEEL 钢 |
Z15W-16P闸阀适用尺寸表返回图表
| SIZE |
A |
B |
H |
D |
L |
| 1/2 " |
13 |
13.0 |
82 |
55 |
45 |
| 3/4 " |
19 |
13.0 |
97 |
60 |
48 |
| 1 " |
24 |
14.0 |
108 |
65 |
52 |
| 1-1/4 " |
31 |
16.5 |
121 |
74 |
60 |
| 1-1/2 " |
35 |
16.5 |
138 |
80 |
62 |
| 2 " |
46 |
18.5 |
147 |
90 |
70 |
| 3 " |
65 |
21.0 |
208 |
120 |
81 |
| 4 " |
90 |
26.0 |
260 |
141 |
98 |
