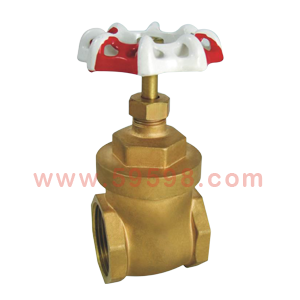

黄铜手动闸阀其实就是闸阀，操作时需要使用者自行调节姑称之为黄铜手动闸阀；黄铜手动闸阀的尺寸范围在1/2寸到2寸之间
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
【黄铜内螺纹闸阀描述】
- 1、黄铜手动闸阀的公称压力：1.6Mpa
- 2、黄铜手动闸阀的温度：-20℃～+110℃
- 3、黄铜手动闸阀的介质：水，非腐蚀性液体
- 4、黄铜手动闸阀的螺纹：BSP、NPT或其他客户指定
- 1、Nominal Pressure: 1.6Mpa
- 2、Working Temperature: -20℃～110℃
- 3、Working Medium: Water, non-corrosive liquid
- 4、Pipe thread: BSP、NPT or comply to customer request
【黄铜手动闸阀注解图】
 返回尺寸表
上述黄铜内螺纹闸阀图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
BRASS 黄铜 |
| 2 |
闸板 Board |
BRASS 黄铜 |
| 3 |
垫片 Gasket |
PTFE 聚四氟乙烯 |
| 4 |
阀盖 Bonnet |
BRASS 黄铜 |
| 5 |
螺纹环 Screwed Ring |
BRASS 黄铜 |
| 6 |
阀杆 Stem |
BRASS 黄铜 |
| 7 |
填料 Packing |
PTFE 聚四氟乙烯 |
| 8 |
填料螺帽 Packing Nut |
BRASS 黄铜 |
| 9 |
垫片 Washer |
BRASS 黄铜 |
| 10 |
操作轮 Handwheel |
CAST IRON 铸铁 |
| 11 |
垫片 Washer |
ALUMINIUM 铝 |
| 12 |
螺母 Screw |
STEEL 钢 |
黄铜内螺纹闸阀适用尺寸表返回图表
| SIZE |
A |
B |
H |
D |
L |
| 1/2 " |
13 |
11.5 |
75 |
50 |
42 |
| 3/4 " |
19 |
12.0 |
85 |
55 |
47 |
| 1 " |
24 |
12.5 |
95 |
61 |
50 |
| 1-1/4 " |
30 |
16.0 |
115 |
68 |
58 |
| 1-1/2 " |
36 |
18.0 |
125 |
78 |
64 |
| 2 " |
44 |
22.0 |
142 |
85 |
76 |
