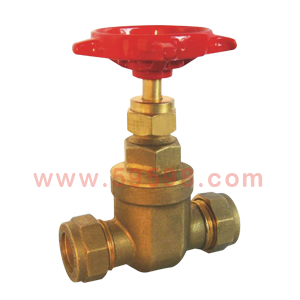

59598推出的这款密封闸阀是黄铜闸阀中密封性比较好的一种；能够很好的控制了管道内的流体流量及节流作用，多用途的特点是这款密封闸阀受欢迎的主要原因
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
【黄铜手动闸阀描述】
- 1、密封闸阀的公称压力：1.6Mpa
- 2、密封闸阀的温度：-20℃～+110℃
- 3、密封闸阀的介质：水，非腐蚀性液体
- 4、密封闸阀的螺纹：BSP、NPT或其他客户指定
- 1、Nominal Pressure: 1.6Mpa
- 2、Working Temperature: -20℃～110℃
- 3、Working Medium: Water, non-corrosive liquid
- 4、Pipe thread: BSP、NPT or comply to customer request
【密封闸阀注解图】
 返回尺寸表
上述黄铜手动闸阀图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
BRASS 黄铜 |
| 2 |
楔式闸板 Wedge |
BRASS 黄铜 |
| 3 |
阀盖 Bonnet |
BRASS 黄铜 |
| 4 |
阀杆 Stem |
BRASS 黄铜 |
| 5 |
螺纹环 Screwed Ring |
BRASS 黄铜 |
| 6 |
填料 Packing |
PTFE 聚四氟乙烯 |
| 7 |
黄铜垫片 Brass Gasket |
BRASS 黄铜 |
| 8 |
压紧螺帽 Press Nut |
BRASS 黄铜 |
| 9 |
垫圈 Ring |
BRASS 黄铜 |
| 10 |
八角螺帽 Octagon Nut |
BRASS 黄铜 |
| 11 |
操作轮 Handwheel |
ALUMINIUM 铝 |
| 12 |
螺母 Screw |
STEEL 钢 |
黄铜手动闸阀适用尺寸表返回图表
| SIZE |
A |
B |
H |
D |
L |
| 1/2 " |
15.2 |
13 |
80.5 |
58 |
70 |
| 3/4 " |
22.2 |
19 |
93.5 |
68 |
75 |
| 1 " |
28.3 |
24 |
106.5 |
68 |
88 |
| 1-1/4 " |
35.3 |
32 |
125.0 |
83 |
104 |
| 1-1/2 " |
42.3 |
39 |
143.0 |
97 |
111 |
| 2 " |
54.3 |
51 |
171.0 |
114 |
117 |
