黄铜丝扣闸阀被广泛适用于污水、造纸等行业，在输送管道连接中很好的起到了节流及调节作用，是一款理想的管道密封闸阀
【交货期仅供参考。价格和交货期请以购物车的信息为准。】

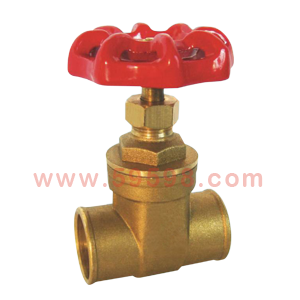

【黄铜美标闸阀描述】
- 1、黄铜丝扣闸阀的公称压力：1.6Mpa
- 2、黄铜丝扣闸阀的温度：-20℃～+110℃
- 3、黄铜丝扣闸阀的介质：水，非腐蚀性液体
- 4、黄铜丝扣闸阀的螺纹：BSP、NPT或其他客户指定
- 1、Nominal Pressure: 1.6Mpa
- 2、Working Temperature: -20℃～110℃
- 3、Working Medium: Water, non-corrosive liquid
- 4、Pipe thread: BSP、NPT or comply to customer request
【黄铜丝扣闸阀注解图】
 返回尺寸表
上述黄铜美标闸阀图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
BRASS 黄铜 |
| 2 |
阀盖 Bonnet |
BRASS 黄铜 |
| 3 |
阀杆 Stem |
BRASS 黄铜 |
| 4 |
黄铜垫片 Washer |
PTFE 聚四氟乙烯 |
| 5 |
楔式闸板 Wedge |
BRASS 黄铜 |
| 6 |
O型圈 O Ring |
NBR 丁晴橡胶 |
| 7 |
黄铜垫片 Brass Gasket |
BRASS 黄铜 |
| 8 |
操作轮 Handwheel压 |
ALUMINIUM 铝 |
| 9 |
垫片 Washer |
ALUMINIUM 铝 |
| 10 |
螺母 Screw |
STEEL 钢 |
黄铜美标闸阀适用尺寸表返回图表
| SIZE |
A |
B |
C |
L |
H |
| 1/2 " |
15 |
13 |
68 |
53 |
42 |
| 3/4 " |
22 |
17 |
73 |
53 |
51 |
| 1 " |
28 |
21 |
92 |
60 |
66 |
| 1-1/4 " |
35 |
27 |
102 |
70 |
75 |
| 1-1/2 " |
42 |
33 |
118 |
70 |
82 |
| 2 " |
54 |
44 |
135 |
77 |
93 |
返回顶部
温馨提醒：黄铜丝扣闸阀被广泛适用于污水、造纸等行业，在输送管道连接中很好的起到了节流及调节作用，是一款理想的管道密封闸阀
|
 |
