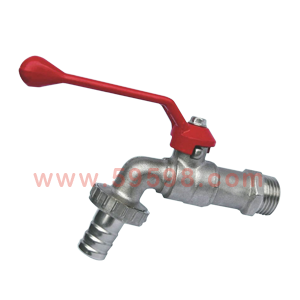

水嘴是我们生活及工业中比较常见的一种管道流体开关；主要在管道连接中起到了节流及开关作用，是管道出水口必不可少的一款接头
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
【不锈钢水嘴描述】
- 1、水嘴的公称压力：1.6Mpa
- 2、水嘴的温度：-20℃～+110℃
- 3、水嘴的介质：水，非腐蚀性液体
- 4、水嘴的螺纹：BSP、NPT或其他客户指定
- 1、Nominal Pressure: 1.6Mpa
- 2、Working Temperature: -20℃～110℃
- 3、Working Medium: Water, non-corrosive liquid
- 4、Pipe thread: BSP、NPT or comply to customer request
【水嘴注解图】
 返回尺寸表
上述不锈钢水嘴图标注解：
部件标号
PART NUMBER |
部件名称
PART NAME |
材质
MATERIAL |
| 1 |
阀体 Body |
BRASS 黄铜 |
| 2 |
接头 Union |
SS304 不锈钢304 |
| 3 |
阀座 Seat |
BRASS 黄铜 |
| 4 |
球 Ball |
BRASS 黄铜 |
| 5 |
阀杆 Stem |
SS304 不锈钢304 |
| 6 |
O 型圈 O Ring |
BRASS 黄铜 |
| 7 |
螺帽 Screw |
BRASS 黄铜 |
| 8 |
手柄 Handle |
SS304 不锈钢304 |
| 9 |
垫片 Washer |
BRASS 黄铜 |
| 10 |
锁盖 Lock Cap |
BRASS 黄铜 |
| 11 |
接管咀 Nozzle |
SS304 不锈钢304 |
| 12 |
分流器 Water Bifurcation |
BRASS 黄铜 |
不锈钢水嘴适用尺寸表返回图表
| SIZE |
A |
B |
L |
H |
D |
| 1/2 " |
10 |
11.0 |
48 |
44 |
85 |
| 3/4 " |
12 |
12.0 |
59 |
56 |
85 |
| 1 " |
21 |
15.5 |
62 |
45 |
104 |
