卡木拉杆式A型快速接头 3/4

卡木拉杆式A型快速接头 3/4 "

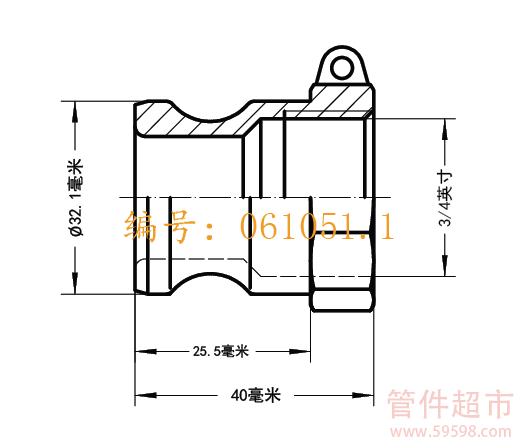

CAD小样图

如需选择其他规格的产品,请填写或选择参数
在使用本系统时,有一部分新产品未能选择。
铝制快速接头采用铝合金材质,在质地上没有不锈钢、黄铜等材质可靠,但铝制快速接头成本及运输相当合理划算,这也是使用者们选择铝制快速接头的原因
产品编号: 061051.1
螺纹标准
规格尺寸
本体材质
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
标准发货日:第0天
分享到:
关于卡木拉杆式A型快速接头   A型卡木内螺接头特点   A型卡木内螺接头执行规格   A型卡木内螺接头外形及示意图   A型卡木内螺接头适用表

关于卡木拉杆式A型快速接头】


    是卡木拉杆式A型快速接头英文的总称,我们有时候也会叫它铝制快速接头,卡木拉杆式A型快速接头是一款以DIN ISO 228(BSP)为螺纹标准的内螺纹快速接头。这款产品编号为:061051.1 的产品是由SME按MIL-C-27487标准打造的,其规格在1/2寸到8寸之间(更多尺寸可参阅适用表);主要适用于工业中的输水、化学液体、空气等。卡木拉杆式A型快速接头可与相同尺寸的卡木快速接头B型C型F型快装接头连接(详情可参阅下面示意图)。



铝制快速接头特点】


  • 1、省时省力
         可根据铝制快速接头的自身特点,与卡木快速接头系列中的其他款式相互连接,公母头装配内外螺装配等都是卡木快速接头最具特色的装配方式,操作即简单又节省时间和人力。(可参阅下面示意图)
  • 2、统一的螺纹
         A型卡木内螺接头快装接头的螺纹都是采用统一的DIN ISO 228(BSP)标准。如卡木拉杆式A型快速接头采用的是其他螺纹标准,那A型卡木内螺接头快装接头中必定有相对应的接头于其连接。
  • 3、即环保又安全
         铝制快速接头可通过螺纹与阀门装置相互连接,当发现流体泄漏时,可通过阀门进行控制,因泄漏而引发的污染环境等问题,如化学物质等危险液体。
  • 4、拆卸灵活,便于运输
         卡木拉杆式A型快速接头主要运用于工业中,涉及到了大大小小的机械设备,如大型机械需要搬迁,我们的铝制快速接头完全可以做到拆卸自如,待到达目的地后继续组装使用。


铝制快速接头规格】



生产标准:MIL-C-27487标准


螺纹标准:DIN ISO 228(BSP)


使用材质:铝合金


产品尺寸:3/4 "


工作压力:10bar


配套垫片:



铝制快速接头外形及示意图】

快速接头A型;内螺快装接头

A型卡木内螺接头适用表】


尺寸 A型卡木内螺接头编号 关于不锈钢材质可以点击这里
1/2" 061050.1
3/4" 061051.1
1" 061052.1
1-1/4" 061053.1 关于黄铜材质可以点击这里
1-1/2" 061054.1
2" 061055.1
2-1/2" 061056.1
3" 061057.1 关于PP材质可以点击这里
4" 061058.1
5" 061059.1
6" 061060.1
8" 061061.1

注释:更多关于A型卡木内螺接头信息可参阅全系列尺寸栏


返回顶部



温馨提醒:铝制快速接头采用铝合金材质,在质地上没有不锈钢、黄铜等材质可靠,但铝制快速接头成本及运输相当合理划算,这也是使用者们选择铝制快速接头的原因

包装清单:发货清单×1 卡木铝合金A型内螺接头(3/4"寸)×(按客户需要) 合格证×1 纸箱×(按产品数量而定

非常抱歉,由于内容在整合当中,带来不便之处请谅解!

如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服(021-50720777);也可以通过发邮件至(123@59598.com)。详情具体内容敬请期待!!!

非常抱歉,由于内容在整合当中,带来不便之处请谅解!

如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服(021-50720777);也可以通过发邮件至(123@59598.com)。详情具体内容敬请期待!!!

内螺纹 ØA L
L2

编号
1/2" 23.8 40 25.4   061050.1
3/4" 32.1 40 25.5   061051.1
1" 36.7 49 33.5   061052.1
11/4" 45.5 54.6 39.6   061053.1
11/2" 53.4 56 41   061054.1
2" 63 63 47.5   061055.1
21/2" 75.8 78 49   061056.1
3" 91.5 69 50   061057.1
4" 119.5 76.5 52.5   061058.1
5" 145.6 79 54   061059.1
6" 176 82.4 57   061060.1
8" 231 113 85   061061.1

外螺纹 ØA
L
L1

编号
1/2" 24.3 46.6 15.8   062050.1
3/4" 32.4 47 15.5   062051.1
1" 37.3 56 18   062052.1
11/4" 46 63
19
  062053.1
11/2" 54 66 20   062054.1
2" 63.8 76 24
  062055.1
21/2" 76.5 83 29   062056.1
3" 92.2 87 31   062057.1
4" 120.3 94
37.5
  062058.1
5" 146.2 98.5 39.5   062059.1
6" 176.5 108.5 46   062060.1
8" 232 140 47   062061.1

口径 ØA
L
L1
ØC  编号
1/2" 23.8 64 30 15 063050.1
3/4" 32.1 92.5 31.5 21.4 063051.1
1" 36.7 106 38 27.3 063052.1
11/4" 45.5 112 44 34 063053.1
11/2" 53.4 118 46 40.4 063054.1
2" 63 135 52 53.2 063055.1
21/2" 75.8 147 54 66.7 063056.1
3" 91.5 161 56 79.3 063057.1
4" 119.5 164.5 58.5 104.7 063058.1
5" 145.6 188.5 59 129.8 063059.1
6" 176 233.5 62.5 155.5 063060.1
8" 231 278 93 206.5 063061.1

内螺纹 ØA L
L1

编号
1/2" 24.3 45.3 16   064050.1
3/4" 32.4 46 15   064051.1
1" 37.3 56 18.5
  064052.1
11/4" 46 63 19   064053.1
11/2" 54 66 20   064054.1
2" 63.8 76 25
  064055.1
21/2" 76.5 83 29   064056.1
3" 92.2 87 31   064057.1
4" 120.3 93 35
  064058.1
5" 146.2 99 39   064059.1
6" 176.5 108.5
46   064060.1
8" 232 140 46   064061.1

口径 ØA L
L1
ØC  编号
1/2" 23.8 72 25.4 15 065050.1
3/4" 32.1 87.5 25.4 21.5 065051.1
1" 36.7 102 33.5 27.3 065052.1
11/4" 45.5 108 39.6 34 065053.1
11/2" 53.4 113 37 40.4 065054.1
2" 63 131 44 53 065055.1
21/2" 75.8 142 45.6 66.7 065056.1
3" 91.5 166 43 79 065057.1
4" 119.5 173.5 46.5 104.5 065058.1
5" 145.6 183.5 46 129.8 065059.1
6" 176 230 50.5 155 065060.1
8" 231 278.5 85 206.5 065061.1

外螺纹 ØA L
L1

编号
1/2" 23.8 56 16   066050.1
3/4" 32.1 55.5 15   066051.1
1" 36.7 66 18   066052.1
11/4" 45.5 74 20   066053.1
11/2" 53.4 76 20   066054.1
2" 63 86.5 23   066055.1
21/2" 75.8 96 28   066056.1
3" 91.5 100 31   066057.1
4" 119.5 112 37   066058.1
5" 146.2 119.5 39.5   066059.1
6" 176.5 128.5 46   066060.1
8" 231 160 45   066061.1

防尘盖 ØA L


编号
1/2" 24.3 30
  067050.1
3/4" 32.4 33
  067051.1
1" 37.3 38
  067052.1
11/4" 46 44
  067053.1
11/2" 54 46
  067054.1
2" 63.8 52
  067055.1
21/2" 76.5 54
  067056.1
3" 92.2 56
  067057.1
4" 120.3 60
  067058.1
5" 146.2 59
  067059.1
6" 176.5 62.5
  067060.1
8" 232 93
  067061.1

堵塞 ØA L


编号
1/2" 23.8 25.4
  068050.1
3/4" 32.1 25.4
  068051.1
1" 36.7 32
  068052.1
11/4" 45.5 37.5
  068053.1
11/2" 53.4 37
  068054.1
2" 63 43
  068055.1
21/2" 75.8 46
  068056.1
3" 91.5 48
  068057.1
4" 119.5 50
  068058.1
5" 146.5 55
  068059.1
6" 176 57
  068060.1
8" 231 97
  068061.1
