DN100快装接头 - 快速接头

主页 > 快速接头 > 卡木接头 > 常规卡木接头 > A型卡木内螺接头 > 卡木A型快接接头 4 "

商品分类

卡木A型快接接头 4 "

产品目录

CAD小样图

如需选择其他规格的产品，请填写或选择参数

在使用本系统时，有一部分新产品未能选择。

DN100快装接头使用的尺寸范围在1/2寸到6寸之间；通过螺纹连接适用于输水、输油等管道系统。DN100快装接头的螺纹生产是按照DIN ISO 228（BSP）标准

产品编号: 061258

螺纹标准

规格尺寸

本体材质

【交货期仅供参考。价格和交货期请以购物车的信息为准。】

型号:

标准发货日：第0天

分享到：

【关于卡木A型快接接头】

是卡木A型快接接头英文的总称，我们有时候也会叫它DN100快装接头，卡木A型快接接头是一款以DIN ISO 228(BSP)为螺纹标准的内螺纹快速接头。这款产品编号为：061258 的产品是由SME按MIL-C-27487标准打造的，其规格在1/2寸到6寸之间(更多尺寸可参阅适用表)；主要适用于工业中的输水、化学液体、空气等。卡木A型快接接头可与相同尺寸的卡木快速接头B型、C型、D型等快装接头连接（详情可参阅下面示意图）。

【DN100快装接头特点】

1、省时省力
可根据DN100快装接头的自身特点，与卡木快速接头系列中的其他款式相互连接，公母头装配、内外螺装配等都是卡木快速接头最具特色的装配方式，操作即简单又节省时间和人力。(可参阅下面示意图)
2、统一的螺纹
A型卡木内螺接头快装接头的螺纹都是采用统一的DIN ISO 228(BSP)标准。如卡木A型快接接头采用的是其他螺纹标准，那A型卡木内螺接头快装接头中必定有相对应的接头于其连接。
3、即环保又安全
DN100快装接头可通过螺纹与阀门装置相互连接，当发现流体泄漏时，可通过阀门进行控制，因泄漏而引发的污染环境等问题，如化学物质等危险液体。
4、拆卸灵活，便于运输
卡木A型快接接头主要运用于工业中，涉及到了大大小小的机械设备，如大型机械需要搬迁，我们的DN100快装接头完全可以做到拆卸自如，待到达目的地后继续组装使用。

【DN100快装接头规格】

生产标准：MIL-C-27487标准

螺纹标准：DIN ISO 228(BSP)

使用材质：铜合金

产品尺寸：4 "

工作压力：16bar

配套垫片：无

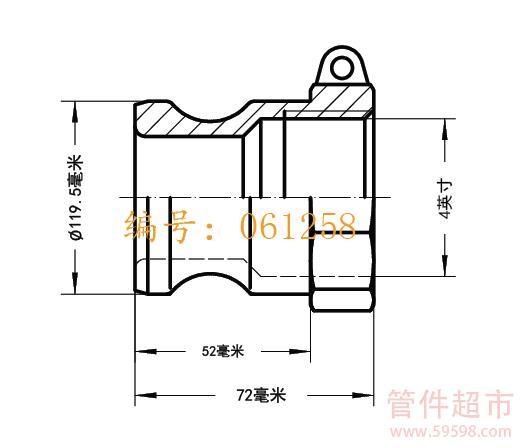

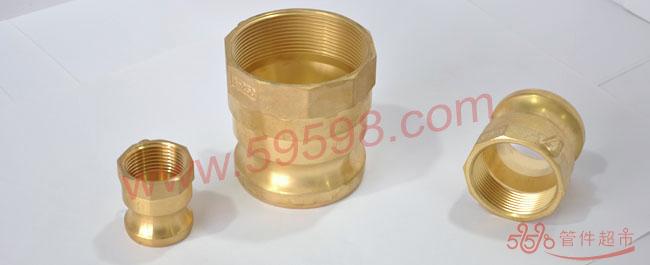

【DN100快装接头外形及示意图】

【A型卡木内螺接头适用表】

尺寸	A型卡木内螺接头编号	关于不锈钢材质可以点击这里
1/2"	061250
3/4"	061251
1"	061252
1-1/4"	061253	关于铝合金材质可以点击这里
1-1/2"	061254
2"	061255
2-1/2"	061256
3"	061257	关于PP材质可以点击这里
4"	061258
5"	061259
6"	061260

注释：更多关于A型卡木内螺接头信息可参阅全系列尺寸栏。

返回顶部

温馨提醒：DN100快装接头使用的尺寸范围在1/2寸到6寸之间；通过螺纹连接适用于输水、输油等管道系统。DN100快装接头的螺纹生产是按照DIN ISO 228（BSP）标准

包装清单：发货清单×1 卡木黄铜A型内螺接头(4"寸）×（按客户需要）合格证×1 纸箱×（按产品数量而定）

非常抱歉，由于内容在整合当中，带来不便之处请谅解！

如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！

非常抱歉，由于内容在整合当中，带来不便之处请谅解！

如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！

内螺纹	ØA	L	L²		编号
^1/2"	23.8	36.6	25.4		061250
^3/4"	32.1	37.5	25.5		061251
1"	36.7	45	33.5		061252
1^1/4"	45.5	51	39		061253
1^1/2"	53.4	54	41		061254
2"	63	60.5	47.5		061255
2^1/2"	75.8	73	56		061256
3"	91.5	67	50		061257
4"	119.5	72	52		061258
5"	145.6	79	54		061259
6"	176	82.4	57		061260

外螺纹	ØA	L	L¹		编号
^1/2"	24.3	43.5	15.5		062250
^3/4"	32.5	45	15		062251
1"	37.3	54	18		062252
1^1/4"	46	62.5	20		062253
1^1/2"	54	63	21		062254
2"	63.8	72	24		062255
2^1/2"	76.5	83	29		062256
3"	92.2	84	31		062257
4"	120.3	92	36		062258
5"	146.2	96	38		062259
6"	176.5	106.5	45		062260

口径	ØA	L	L¹	ØC	编号
^1/2"	24.3	62	28	15	063250
^3/4"	32.4	81	30.7	21.4	063251
1"	37.3	91.5	36	27.3	063252
1^1/4"	46	98	41	34	063253
1^1/2"	54	103	42.5	40.4	063254
2"	63.8	117	48	53.2	063255
2^1/2"	76.5	130	51.5	66.7	063256
3"	92.2	151.5	54.5	79	063257
4"	120.3	159	56	104.5	063258
5"	146.2	173	59	130	063259
6"	176.5	201.5	61.5	155	063260

内螺纹	ØA	L	L¹		编号
^1/2"	24.3	43	14.5		064250
^3/4"	32.4	45	15.5		064251
1"	37.3	54	18		064252
1^1/4"	46	61	20		064253
1^1/2"	54	63	21		064254
2"	63.8	72	24.5		064255
2^1/2"	76.5	82.5	29.5		064256
3"	92.2	85.5	31.5		064257
4"	120.3	91	35		064258
5"	146.2	99	40		064259
6"	176.5	104.5	43		064260

口径	ØA	L	L¹	ØC	编号
^1/2"	23.8	70	24.5	15	065250
^3/4"	32.1	86	25	21	065251
1"	36.7	101	33	27.3	065252
1^1/4"	45.5	106	34	34	065253
1^1/2"	53.4	112	34	40.4	065254
2"	63	128	39	53	065255
2^1/2"	75.8	138	46	66.7	065256
3"	91.5	160	42	79.3	065257
4"	119.5	163	41	104.5	065258
5"	146.2	186	54	130	065259
6"	176.5	217	57	155	065260

外螺纹	ØA	L	L¹		编号
^1/2"	23.8	51	15.5		066250
^3/4"	32.1	51	16		066251
1"	36.7	62	18.5		066252
1^1/4"	45.5	70	20		066253
1^1/2"	53.4	73.5	21		066254
2"	63	82	23		066255
2^1/2"	75.8	94	30		066256
3"	91.5	97	31		066257
4"	119.5	105	36		066258
5"	146.2	117	38		066259
6"	176.5	127.4	45		066260

防尘盖	ØA	L			编号
^1/2"	24.3	28			067250
^3/4"	32.4	30			067251
1"	37.3	36			067252
1^1/4"	46	41			067253
1^1/2"	54	42.5			067254
2"	63.8	48			067255
2^1/2"	76.5	51.5			067256
3"	92.2	53			067257
4"	120.3	56			067258
5"	146.2	59			067259
6"	176.5	61.5			067260

堵塞	ØA	L			编号
^1/2"	23.8	25.4			068250
^3/4"	32.1	25			068251
1"	36.7	32			068252
1^1/4"	45.5	37			068253
1^1/2"	53.4	37			068254
2"	63	42			068255
2^1/2"	75.8	46			068256
3"	91.5	48.5			068257
4"	119.5	50			068258
5"	146.5	55			068259
6"	176.5	55			068260
