卡木E型铜快速接头 5 "

产品目录

CAD小样图

如需选择其他规格的产品，请填写或选择参数

在使用本系统时，有一部分新产品未能选择。

59598管件超市推出的输油管快装接头尺寸范围在1/2寸到6寸之间；在快速接头系列中不同规格油管接头都有相对应的快装接头匹配使用

产品编号: 065259

规格尺寸

本体材质

【交货期仅供参考。价格和交货期请以购物车的信息为准。】

型号:

标准发货日：第0天

分享到：

【关于卡木E型铜快速接头】

卡木E型铜快速接头在国外叫做，在国内我们会叫它油管接头规格，有时候我们还会称它为油管接头规格尺寸；输油管快装接头，是由SME按MIL-C-27487标准生产的。与C型卡木快速接头功能相类似，该产品主要运用于工业中软管连接，装配时需要使用朝吉、美沃等固定件。我们59598管件超市可为客户提供的黄铜材质规格在1/2寸到6寸之间(更多尺寸可参阅适用表)。

【油管接头规格特点】

1、承上启下连接作用
卡木E型铜快速接头是接头与软管之间的一座“桥梁”，为工业中的连接大大提高了便捷，油管接头规格在装配时需要朝吉、美沃、德沃等固定管夹配件。
2、体型轻巧，装配简易
卡木E型铜快速接头主要运用于工业中的软管连接，只需与卡木系列中的母头连接便可完成整个连接过程，因此为了携带及运输便利使用者往往会选用油管接头规格作为软管连接的首选快接接头。

【油管接头规格规格】

生产标准：MIL-C-27487标准

管尾带齿：否

管尾带颈：否

使用材质：黄铜

产品尺寸：5 "

工作压力：16bar

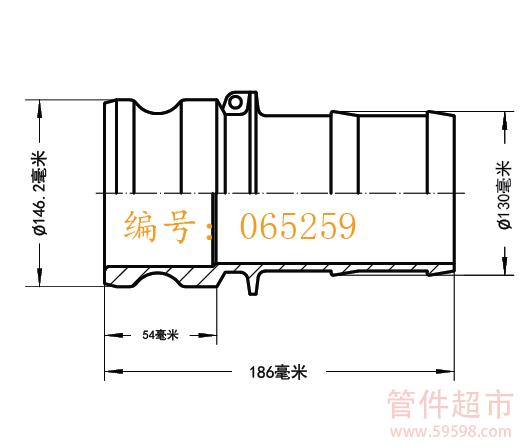

【油管接头规格外形及示意图】

【E型卡木管尾接头适用表】

尺寸	E型卡木管尾接头编号	关于不锈钢材质可以点击这里
1/2"	065250
3/4"	065251
1"	065252
1-1/4"	065253	关于铝合金材质可以点击这里
1-1/2"	065254
2"	065255
2-1/2"	065256
3"	065257	关于PP材质可以点击这里
4"	065258
5"	065259
6"	065260

注释：更多关于E型卡木管尾接头信息可参阅全系列尺寸栏。

返回顶部

温馨提醒：59598管件超市推出的输油管快装接头尺寸范围在1/2寸到6寸之间；在快速接头系列中不同规格油管接头都有相对应的快装接头匹配使用

包装清单：发货清单×1 卡木黄铜E型管尾接头(5"寸）×（按客户需要）合格证×1 纸箱×（按产品数量而定）

非常抱歉，由于内容在整合当中，带来不便之处请谅解！

如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！

非常抱歉，由于内容在整合当中，带来不便之处请谅解！

如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！

内螺纹	ØA	L	L²		编号
^1/2"	23.8	36.6	25.4		061250
^3/4"	32.1	37.5	25.5		061251
1"	36.7	45	33.5		061252
1^1/4"	45.5	51	39		061253
1^1/2"	53.4	54	41		061254
2"	63	60.5	47.5		061255
2^1/2"	75.8	73	56		061256
3"	91.5	67	50		061257
4"	119.5	72	52		061258
5"	145.6	79	54		061259
6"	176	82.4	57		061260

外螺纹	ØA	L	L¹		编号
^1/2"	24.3	43.5	15.5		062250
^3/4"	32.5	45	15		062251
1"	37.3	54	18		062252
1^1/4"	46	62.5	20		062253
1^1/2"	54	63	21		062254
2"	63.8	72	24		062255
2^1/2"	76.5	83	29		062256
3"	92.2	84	31		062257
4"	120.3	92	36		062258
5"	146.2	96	38		062259
6"	176.5	106.5	45		062260

口径	ØA	L	L¹	ØC	编号
^1/2"	24.3	62	28	15	063250
^3/4"	32.4	81	30.7	21.4	063251
1"	37.3	91.5	36	27.3	063252
1^1/4"	46	98	41	34	063253
1^1/2"	54	103	42.5	40.4	063254
2"	63.8	117	48	53.2	063255
2^1/2"	76.5	130	51.5	66.7	063256
3"	92.2	151.5	54.5	79	063257
4"	120.3	159	56	104.5	063258
5"	146.2	173	59	130	063259
6"	176.5	201.5	61.5	155	063260

内螺纹	ØA	L	L¹		编号
^1/2"	24.3	43	14.5		064250
^3/4"	32.4	45	15.5		064251
1"	37.3	54	18		064252
1^1/4"	46	61	20		064253
1^1/2"	54	63	21		064254
2"	63.8	72	24.5		064255
2^1/2"	76.5	82.5	29.5		064256
3"	92.2	85.5	31.5		064257
4"	120.3	91	35		064258
5"	146.2	99	40		064259
6"	176.5	104.5	43		064260

口径	ØA	L	L¹	ØC	编号
^1/2"	23.8	70	24.5	15	065250
^3/4"	32.1	86	25	21	065251
1"	36.7	101	33	27.3	065252
1^1/4"	45.5	106	34	34	065253
1^1/2"	53.4	112	34	40.4	065254
2"	63	128	39	53	065255
2^1/2"	75.8	138	46	66.7	065256
3"	91.5	160	42	79.3	065257
4"	119.5	163	41	104.5	065258
5"	146.2	186	54	130	065259
6"	176.5	217	57	155	065260

外螺纹	ØA	L	L¹		编号
^1/2"	23.8	51	15.5		066250
^3/4"	32.1	51	16		066251
1"	36.7	62	18.5		066252
1^1/4"	45.5	70	20		066253
1^1/2"	53.4	73.5	21		066254
2"	63	82	23		066255
2^1/2"	75.8	94	30		066256
3"	91.5	97	31		066257
4"	119.5	105	36		066258
5"	146.2	117	38		066259
6"	176.5	127.4	45		066260

防尘盖	ØA	L			编号
^1/2"	24.3	28			067250
^3/4"	32.4	30			067251
1"	37.3	36			067252
1^1/4"	46	41			067253
1^1/2"	54	42.5			067254
2"	63.8	48			067255
2^1/2"	76.5	51.5			067256
3"	92.2	53			067257
4"	120.3	56			067258
5"	146.2	59			067259
6"	176.5	61.5			067260

堵塞	ØA	L			编号
^1/2"	23.8	25.4			068250
^3/4"	32.1	25			068251
1"	36.7	32			068252
1^1/4"	45.5	37			068253
1^1/2"	53.4	37			068254
2"	63	42			068255
2^1/2"	75.8	46			068256
3"	91.5	48.5			068257
4"	119.5	50			068258
5"	146.5	55			068259
6"	176.5	55			068260
