卡木F型阳端公头快接 4 "

产品目录

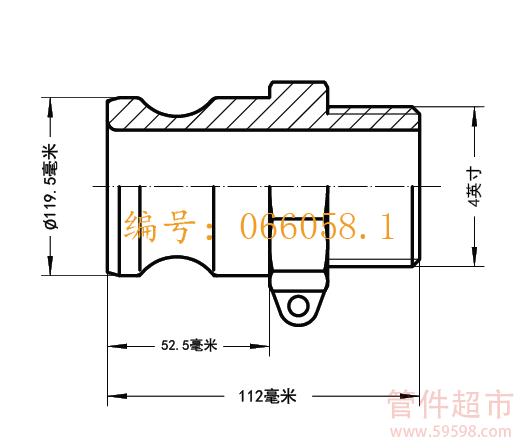

CAD小样图

如需选择其他规格的产品，请填写或选择参数

在使用本系统时，有一部分新产品未能选择。

这个是拉杆式铝接头，是采用铝合金材质，我们59598也常称它阳端工业快接，是工业快换接头型号中的一种带外螺纹的接头；铝合金F型快速接头尺寸范围在1/2寸到6寸之间；主要被运用于工业当中的大中小型设备，适用于输水、气、物料等。在整个工业接头运作中拉杆式铝接头系列中相互连接无需其他的转接头，其螺纹生产是按照DIN ISO 228（BSP）标准;CAMLOCK COUPLINGS；

产品编号: 066058.1

螺纹标准

规格尺寸

本体材质

【交货期仅供参考。价格和交货期请以购物车的信息为准。】

型号:

标准发货日：第0天

分享到：

【关于卡木F型阳端公头快接】

卡木F型阳端公头快接是一款以DIN ISO 228(BSP)螺纹标准生产的外螺纹快接接头；在国内我们会称它快速接头价格；采购快速接头；焊接外螺纹接头；，是由SME按MIL-C-27487标准打造的，主要运用于工业中的管道螺纹连接，同时也可以与卡木系列接头中的母头快接接头转配使用。我们59598管件超市能为客户提供的铝合金材质尺寸范围在1/2寸到8寸之间。

【拉杆式铝接头-工业快换接头型号特点】

1、拆装卸灵活
可根据拉杆式铝接头-工业快换接头型号的自身特点，与卡木快速接头系列中的其他款式相互连接，公母头装配、内外螺装配等都是卡木快速接头最具特色的装配方式，操作即简单又节省时间和人力。(可参阅下面示意图)
2、统一的螺纹
F型卡木外螺接头快接接头的螺纹都是采用统一的DIN ISO 228(BSP)标准。可与卡木系列中的A型、D型快接接头相互连接使用。如卡木F型阳端公头快接采用的是其他螺纹标准，那F型卡木外螺接头快装接头中必定有相对应的接头于其连接。
3、即环保又安全
拉杆式铝接头-工业快换接头型号可通过螺纹与阀门装置相互连接，当发现流体泄漏时，可通过阀门进行关闭，可以在最短的时间内减少流体的泄露问题，避免了因泄漏而引发的污染环境等问题，如化学物质等危险液体。

【拉杆式铝接头-工业快换接头型号规格】

生产标准：MIL-C-27487标准

螺纹标准：DIN ISO 228(BSP)

使用材质：铝合金

产品尺寸：4 "

工作压力：10 bar

配套垫片：无

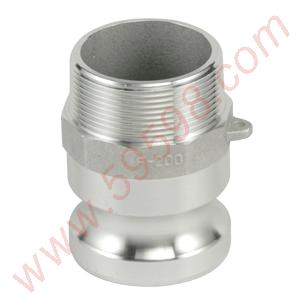

【拉杆式铝接头-工业快换接头型号外形及示意图】

【F型卡木外螺接头适用表】

尺寸	F型卡木外螺接头编号	关于不锈钢材质可以点击这里
1/2"	066050.1
3/4"	066051.1
1"	066052.1
1-1/4"	066053.1	关于黄铜材质可以点击这里
1-1/2"	066054.1
2"	066055.1
2-1/2"	066056.1
3"	066057.1	关于PP材质可以点击这里
4"	066058.1
5"	066059.1
6"	066060.1
8"	066061.1

注释：更多关于F型卡木外螺接头信息可参阅全系列尺寸栏。

返回顶部

温馨提醒：这个是拉杆式铝接头，是采用铝合金材质，我们59598也常称它阳端工业快接，是工业快换接头型号中的一种带外螺纹的接头；铝合金F型快速接头尺寸范围在1/2寸到6寸之间；主要被运用于工业当中的大中小型设备，适用于输水、气、物料等。在整个工业接头运作中拉杆式铝接头系列中相互连接无需其他的转接头，其螺纹生产是按照DIN ISO 228（BSP）标准;CAMLOCK COUPLINGS；

包装清单：发货清单×1 卡木铝合金F型外螺接头(4"寸）×（按客户需要）合格证×1 纸箱×（按产品数量而定）

非常抱歉，由于内容在整合当中，带来不便之处请谅解！

如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！

非常抱歉，由于内容在整合当中，带来不便之处请谅解！

如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！

内螺纹	ØA	L	L²		编号
^1/2"	23.8	40	25.4		061050.1
^3/4"	32.1	40	25.5		061051.1
1"	36.7	49	33.5		061052.1
1^1/4"	45.5	54.6	39.6		061053.1
1^1/2"	53.4	56	41		061054.1
2"	63	63	47.5		061055.1
2^1/2"	75.8	78	49		061056.1
3"	91.5	69	50		061057.1
4"	119.5	76.5	52.5		061058.1
5"	145.6	79	54		061059.1
6"	176	82.4	57		061060.1
8"	231	113	85		061061.1
外螺纹	ØA	L	L¹		编号
^1/2"	24.3	46.6	15.8		062050.1
^3/4"	32.4	47	15.5		062051.1
1"	37.3	56	18		062052.1
1^1/4"	46	63	19		062053.1
1^1/2"	54	66	20		062054.1
2"	63.8	76	24		062055.1
2^1/2"	76.5	83	29		062056.1
3"	92.2	87	31		062057.1
4"	120.3	94	37.5		062058.1
5"	146.2	98.5	39.5		062059.1
6"	176.5	108.5	46		062060.1
8"	232	140	47		062061.1
口径	ØA	L	L¹	ØC	编号
^1/2"	23.8	64	30	15	063050.1
^3/4"	32.1	92.5	31.5	21.4	063051.1
1"	36.7	106	38	27.3	063052.1
1^1/4"	45.5	112	44	34	063053.1
1^1/2"	53.4	118	46	40.4	063054.1
2"	63	135	52	53.2	063055.1
2^1/2"	75.8	147	54	66.7	063056.1
3"	91.5	161	56	79.3	063057.1
4"	119.5	164.5	58.5	104.7	063058.1
5"	145.6	188.5	59	129.8	063059.1
6"	176	233.5	62.5	155.5	063060.1
8"	231	278	93	206.5	063061.1
内螺纹	ØA	L	L¹		编号
^1/2"	24.3	45.3	16		064050.1
^3/4"	32.4	46	15		064051.1
1"	37.3	56	18.5		064052.1
1^1/4"	46	63	19		064053.1
1^1/2"	54	66	20		064054.1
2"	63.8	76	25		064055.1
2^1/2"	76.5	83	29		064056.1
3"	92.2	87	31		064057.1
4"	120.3	93	35		064058.1
5"	146.2	99	39		064059.1
6"	176.5	108.5	46		064060.1
8"	232	140	46		064061.1
口径	ØA	L	L¹	ØC	编号
^1/2"	23.8	72	25.4	15	065050.1
^3/4"	32.1	87.5	25.4	21.5	065051.1
1"	36.7	102	33.5	27.3	065052.1
1^1/4"	45.5	108	39.6	34	065053.1
1^1/2"	53.4	113	37	40.4	065054.1
2"	63	131	44	53	065055.1
2^1/2"	75.8	142	45.6	66.7	065056.1
3"	91.5	166	43	79	065057.1
4"	119.5	173.5	46.5	104.5	065058.1
5"	145.6	183.5	46	129.8	065059.1
6"	176	230	50.5	155	065060.1
8"	231	278.5	85	206.5	065061.1
外螺纹	ØA	L	L¹		编号
^1/2"	23.8	56	16		066050.1
^3/4"	32.1	55.5	15		066051.1
1"	36.7	66	18		066052.1
1^1/4"	45.5	74	20		066053.1
1^1/2"	53.4	76	20		066054.1
2"	63	86.5	23		066055.1
2^1/2"	75.8	96	28		066056.1
3"	91.5	100	31		066057.1
4"	119.5	112	37		066058.1
5"	146.2	119.5	39.5		066059.1
6"	176.5	128.5	46		066060.1
8"	231	160	45		066061.1
防尘盖	ØA	L			编号
^1/2"	24.3	30			067050.1
^3/4"	32.4	33			067051.1
1"	37.3	38			067052.1
1^1/4"	46	44			067053.1
1^1/2"	54	46			067054.1
2"	63.8	52			067055.1
2^1/2"	76.5	54			067056.1
3"	92.2	56			067057.1
4"	120.3	60			067058.1
5"	146.2	59			067059.1
6"	176.5	62.5			067060.1
8"	232	93			067061.1
堵塞	ØA	L			编号
^1/2"	23.8	25.4			068050.1
^3/4"	32.1	25.4			068051.1
1"	36.7	32			068052.1
1^1/4"	45.5	37.5			068053.1
1^1/2"	53.4	37			068054.1
2"	63	43			068055.1
2^1/2"	75.8	46			068056.1
3"	91.5	48			068057.1
4"	119.5	50			068058.1
5"	146.5	55			068059.1
6"	176	57			068060.1
8"	231	97			068061.1
