格拉法式空气内螺快接 1/2

格拉法式空气内螺快接 1/2 "

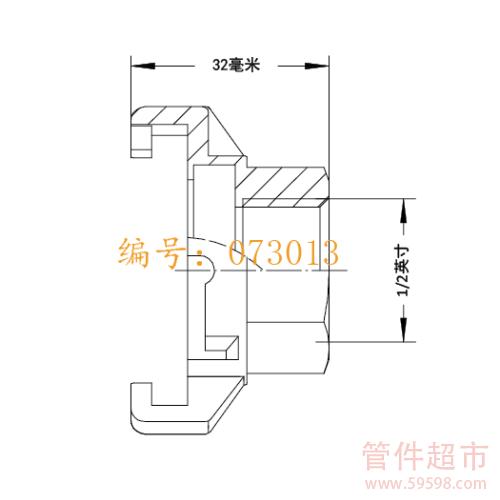

CAD小样图

如需选择其他规格的产品,请填写或选择参数
在使用本系统时,有一部分新产品未能选择。
全铜空气快速接头适用于空压管、空气软管连接;主要连接在空压机、压缩机等设备;全铜空气快速接头采用58号铜合金材质,质地可靠实用
产品编号: 073013
螺纹标准
规格尺寸
本体材质
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
标准发货日:第7天
分享到:
关于格拉法式空气内螺快接   格拉内螺特点   格拉内螺执行规格   格拉内螺外形及示意图   格拉内螺适用表

关于格拉法式空气内螺快接】


     这款是格拉内螺系列中的螺纹接头,这款编号为:073013 的产品是由SME按NF E 29-573标准打造的,是格拉内螺下的一个型号,我们有时候也会叫它全铜空气快速接头,这款产品有不锈钢、黄铜材质两种;我们59598管件超市可供应的尺寸范围在1/4寸到1-1/4寸之间;格拉法式空气内螺快接适用于管道连接系统中的螺纹连接,通过螺纹连接使格拉内螺快接接头的利用率达到最大化。



全铜空气快速接头特点】


  • 1、统一的连接尺寸
         全部采用统一的40毫米连接尺寸所有格拉内螺系列产品无需转接头。
  • 2、凸出的乳头设计
        全铜空气快速接头连接时凸起的乳头将嵌入卡槽位,锁紧效果得到了加强,比一般的接头连接更安全,杜绝了接头之间的意外松动。
  • 3、智能补偿密封垫片(更多关于格拉法式空气内螺快接密封垫片可参考密封结构
         具有智能补偿功能的密封垫片有绝佳的胶体延展性,确保全铜空气快速接头即使在负压的条件下,压缩的垫片之间依然足够紧密,密封性能得到充分的保障。(传统垫片就不具备相关功能,在负压下极易脱开造成空气、液体泄漏)


全铜空气快速接头规格】



生产标准: NF E 29-573


螺纹标准:BSPP


产品尺寸:1/2 "


工作压力:16bar


配套垫片:NBR(适用于黄铜材质)、Viton(适用于不锈钢材质)



全铜空气快速接头外形及示意图】


法式内螺接头,空气管接头           法式空气密封接头;法式接头组合图 全铜空气快速接头与格拉内螺防尘盖组装示意图


法式内外螺连接;法式空气接头全铜空气快速接头格拉内螺外螺接头组装示意图



格拉内螺适用表】


尺寸 黄铜格拉内螺编号 关于不锈钢格拉内螺可以点击这里
1/4" 073011
3/8" 073012
1/2" 073013
3/4" 073014
1" 073015
1-1/4" 073016

注释:更多关于格拉内螺信息可参阅全系列尺寸栏


返回顶部



温馨提醒:全铜空气快速接头适用于空压管、空气软管连接;主要连接在空压机、压缩机等设备;全铜空气快速接头采用58号铜合金材质,质地可靠实用
中国格拉 接头配件
晟江机械

  格拉配件:专用凸面吸送密封垫片
朝吉、本安等固定软管配件
闷盖链条
专用凸面吸送密封垫片

格拉接头配件——垫片
氯丁橡胶 棕色

一般应用于制作汽车零件、机械和工业制品及粘结剂等,而且在建筑、涂布织物、电线/电缆等方面也有应用。有良好的物理机械性能,耐油,耐热,耐燃,耐日光,耐臭氧,耐酸碱,耐化学试剂,在80~100℃可长期使用。
特别提醒:所选橡胶需同一样式 NBR/丁晴橡胶胶 黑色
对石油基产品的优异耐受性,多运用于液压和气动应用材料。适用温度范围在-30°C / -22°F到120°C / 248°F。能耐石油基液压油、脂肪、动物和植物油、阻燃液体(HFA,HFB,HFC)、油脂、水和空气。
特别提醒:所选橡胶需同一样式 氟橡胶 绿色
在化学和臭氧侵蚀方面表现优异,其工作温度范围基本在-30°C /-22°F到+200°C / 392°F之间。FPM可耐矿物油和矿物脂、脂肪烃、芳香烃和特殊的氯代烃、石油、柴油、硅油和硅脂。
*碗形密封圈是一种具有自封作用的密封圈,它依靠碗部紧贴密封耦合件表面,阻塞泄露通道而获得密封效果。该密封圈的工作压力为预紧压力与流体压力之和,当被密封介质压力增大时,碗口被撑开,更加紧密地与密封面贴合,密封性进一步增强。
*唇形密封圈是同样也具有自封作用的密封圈,它依靠唇型部位的设计使接头在旋转连接时更加的便捷,同时在两个接头连接所产生的挤压下,密封圈之间获得良好的密封性能。
中国格拉 快速接头
晟江机械

  格拉系列快速接头
  压力范围、温度范围和安全系数
  配合多种软管连接
  适用多种使用环境

压力范围
(使用凸面密封垫片实验所得静态数据)
格拉连接优点
超过100%额定工作压力时,格卡连接依然能保持良好的安全性和稳定性

温度范围
(装配各材质密封垫片实验)

安全系数


强化了对卡爪结构的设计,将"容许倾角"控制在更安全的系数内。大大提高对接头的同轴度,即降低了因卡爪间隙过大,连接变形,垫片密封松动,造成介质泄露的潜在威胁。

配合多种软管连接


格拉系列接头广泛适用于各类需要安全、便捷、快速接头的管道(软管、金属管、塑料管等)连接系统,如输水管、食品管、一般工业软管、喷砂管、吸送管等;对于工业级设备的连接作业,不论是机械设备、组装设备、工具、车辆、泵阀等所需的输送连接,格拉接头绝对是您的不二选择。


晟江机械
中国格拉 快速接头
格拉常规系列:格拉带管尾连接、带螺纹连接和闷盖
铜合金采用58号原铜。或可定制其他欧标、德标牌号的合金,详情请咨询销售人员
快接连接尺寸统一设计为40毫米宽,在格拉系列中可以随意与不同尺寸的格拉产品连接,从而解决了接头与接头之间的连接问题
凸出的乳头设计,确保连接在无介质压力挤涨的情况下,依然能够紧扣住爪内的卡槽,同时我们的格拉最大容许倾角不超过2°,这样几乎完全消除因接头松动而泄露的隐患(详见可以参考适用工况栏)
常规使用凸面天然橡胶垫片,正压负压均可,受温范围-13摄氏度至+100摄氏度。可选垫片如Viton(氟橡胶)
凹凸面管尾分布均匀条理,很大程度上提高了与软管扣压时内部的磨擦力;管尾带颈这个特点与其他系列的产品来比我们又多了一种固定软管与接头的选择。我们可以选用安全夹来固定(比传统的卡箍喉箍使用更加的方便,在稳定性与安全性上更加有保障)
温度适用范围更广,根据适用密封垫片差异,跨度从零下50摄氏度至200摄氏度不等
常规使用凸面天然橡胶垫片,正压负压均可,受温范围-30摄氏度至+100摄氏度。可选垫片如凸面三元乙丙胶垫、维通 密封垫等(详见网页中的密封结构栏)
格拉带管尾
58号热锻铜合金
常规装配下密封圈性能优异,具有智能补偿功效的凸面天然橡胶垫片
管尾表面波纹倒刺设计,增加与软管扣压时的内部抓力,确保扣压件整体的稳定性和安全性
与软管装配时,我们推荐使用喉箍或扣压件
连接口径7/98/109/1111/1313/1616/1819/2122/2425/2730/32

接头外径(毫米)9101113161821242732

包装最小单位(只)101010101084444

我们的产品编号071011071010071012071013071014071015071016071017071018071019
格拉带内螺纹
58号热锻铜合金
常规装配下密封圈性能优异,具有智能补偿功效的凸面天然橡胶垫片
螺纹端装配天然橡胶螺纹垫片
内螺纹尺寸G 1/4"G 3/8"G 1/2"G 3/4"G 1"G 1-1/4"

包装最小单位(只)10101010108

我们的产品编号073011073012073013073014073015073016
格拉带外螺纹
58号热锻铜合金
螺纹端装配天然橡胶螺纹垫片
内螺纹尺寸G 1/4"G 3/8"G 1/2"G 3/4"G 1"G 1-1/4"

包装最小单位(只)10101010108

我们的产品编号072011072012072013072014072015072016
格拉闷盖
58号热锻铜合金
常规装配下密封圈性能优异,具有智能补偿功效的凸面天然橡胶垫片
包装最小单位(只)10

我们的产品编号074000
耳朵位置带孔,配链条使用



NBR/丁晴橡胶(唇形)
我们的产品编号079001.1

*常规配合铜合金格拉使用(详情见密封结构栏)



NBR/丁晴橡胶(碗形)
我们的产品编号079001.3

*常规配合铜合金格拉使用(详情见密封结构栏)
