芝加哥 不锈钢内螺接头 1/2

芝加哥 不锈钢内螺接头 1/2 "

产品目录

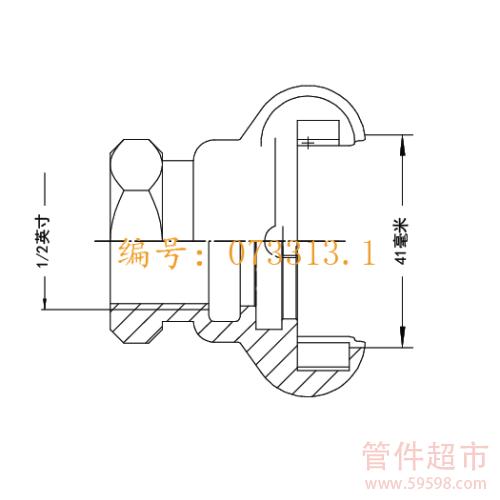

CAD小样图

如需选择其他规格的产品，请填写或选择参数
在使用本系统时，有一部分新产品未能选择。
这款美式不锈钢接头是一款空气接头，也叫做气管接头；采用的是不锈钢材质；不锈钢快速接头有管尾、内螺、外螺、盖子等四种类型
产品编号: 073313.1
螺纹标准
规格尺寸
本体材质
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
标准发货日：第7天
分享到：
关于芝加哥 不锈钢内螺接头   芝加哥内螺特点   芝加哥内螺执行规格   芝加哥内螺外形及示意图   芝加哥内螺适用表

【关于芝加哥 不锈钢内螺接头】


    这款是芝加哥内螺系列中的内螺纹接头，这款编号为：073313.1 的产品是由SME按NPT螺纹标准打造的，我们有时候也会叫它不锈钢快速接头，其材质有不锈钢、碳钢材质两种；我们59598管件超市可为客户供应的不锈钢尺寸范围在3/8寸到1寸之间；芝加哥 不锈钢内螺接头适用于工业软管、机械设备、组装设备等连接系统中的螺纹连接作用。



【不锈钢快速接头特点】


  • 1、统一的连接尺寸
         芝加哥内螺系列全部采用统一的42毫米连接尺寸，所有产品无需其他转接头 （更多连接形式可参阅下图）
  • 2、商标与尺寸标明
         所有芝加哥内螺系列的产品在管尾顶部都有标明该产品的尺寸大小及商标，便于使用者快速辨别
  • 3、“圆角”设计
         手持位置突破了常规接头方方正正的设计，而是改造成了半圆形设计，在不影响不锈钢快速接头旋转连接所产生扭曲的同时也能避免施工人员在运作时的意外碰伤


【不锈钢快速接头规格】



生产标准: 美式标准


螺纹标准：NPT


产品尺寸：1/2 "


工作压力：16bar


配套垫片：NBR、VITON（可按客户的需要进行装配）



【不锈钢快速接头外形及示意图】


美式空气接头；螺纹连接    芝加哥 不锈钢内螺接头     空气管道密封连接接头；管接头密封组合 不锈钢快速接头与芝加哥内螺防尘盖组装示意图，对空气管道连接起到了密封作用。


SME接头；空气内外螺接头芝加哥内螺内外螺快接接头组装示意图



【芝加哥内螺适用表】


尺寸 不锈钢芝加哥内螺编号 关于碳钢芝加哥内螺可以点击这里
3/8" 073312.1
1/2" 073313.1
3/4" 073314.1
1" 073315.1

注释：表格中"尺寸"为螺纹尺寸；更多关于芝加哥内螺信息可参阅全系列尺寸栏。


返回顶部



温馨提醒：这款美式不锈钢接头是一款空气接头，也叫做气管接头；采用的是不锈钢材质；不锈钢快速接头有管尾、内螺、外螺、盖子等四种类型
中国●芝加哥 接头配件
晟江机械
  芝加哥接头配件
佳特、科波等固定软管配件
闷盖链条
专用凸面吸送密封垫片

芝加哥接头配件——垫片 NBR/丁腈橡胶 黑色

对石油基产品的优异耐受性，多运用于液压和气动应用材料。适用温度范围在-30°C / -22°F到120°C / 248°F。能耐石油基液压油、脂肪、动物和植物油、阻燃液体（HFA，HFB，HFC）、油脂、水和空气。
芝加哥接头配件——垫片 氟橡胶 绿色
在化学和臭氧侵蚀方面表现优异，其工作温度范围基本在-30°C /-22°F到+200°C / 392°F之间。FPM可耐矿物油和矿物脂、脂肪烃、芳香烃和特殊的氯代烃、石油、柴油、硅油和硅脂。
*唇形密封圈是同样也具有自封作用的密封圈，它依靠唇型部位的设计使接头在旋转连接时更加的便捷，同时在两个接头连接所产生的挤压下，密封圈之间获得良好的密封性能。
中国●芝加哥 快速接头
晟江机械
  芝加哥系列快速接头
  压力范围、温度范围和安全系数
  配合多种软管连接
  适用多种使用环境

压力范围
（使用凸面密封垫片实验所得静态数据）
芝加哥连接优点
超过100%额定工作压力时，芝加哥连接依然能保持良好的安全性和稳定性
温度范围
（装配各材质密封垫片实验）
安全系数
强化了对卡爪结构的设计，将"容许倾角"控制在更安全的系数内。大大提高对接头的同轴度，即降低了因卡爪间隙过大，连接变形，垫片密封松动，造成介质泄露的潜在威胁。
配合多种软管连接
芝加哥系列接头广泛适用于各类需要安全、便捷、快速接头的管道（软管、金属管、塑料管等）连接系统，如输水管，空气软管等一般工业软管；对于工业级设备的连接作业，不论是机械设备、组装设备、工具、车辆、泵阀等所需的输送连接，芝加哥接头绝对是您的不二选择。



晟江机械		 中国●芝加哥 快速接头
芝加哥不锈钢常规系列：芝加哥带管尾连接、带螺纹连接和闷盖

坚持采用美国牌号精铸不锈钢类似于AISI316，同时我们也可制定其他标准，详情请咨询相关业务人员。
快速接头尺寸统一为41毫米宽，在斯坦系列中的所有产品可以随意连接无需转接头。
带锁设计，在确保接头连接号的同时，我们还可以用芝加哥特定配件安全销进行固定，在安全系数上完全杜绝了接头之间的脱落问题。
管尾带颈设计，在使用配件的选择性上比传统的接头多，如莫卡等配件（比传统的卡箍喉箍配件在稳定性与安全性上更加的有保障）。
智能补偿密封垫片具有绝佳的胶体延展性，确保即使在负压的条件下，压缩的垫片之间依然足够紧密，密封性能够得到充分保障，而传统垫片就不具备相关功能，在负压下极易脱开造成泄漏。
芝加哥带管尾
AISI316不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面天然橡胶垫片
带锁设计，可用安全销通过小圆孔进行接头之间的固定，能确保接头整体的稳定性和安全性
与软管装配时，我们推荐使用莫卡等配件
连接口径3/8"1/2"3/4"1"

包装最小单位（只）10101010

我们的产品编号071312.1071313.1071314.1071315.1
芝加哥带外螺纹
AISI316不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面天然橡胶垫片
外螺纹为：BSP
外螺纹尺寸G 3/8"G 1/2"G 3/4"G 1"

包装最小单位（只）1010108

我们的产品编号072312.1072313.1072314.1072315.1
芝加哥带内螺纹
AISI316不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面天然橡胶垫片
内螺纹为：BSP
内螺纹尺寸G 3/8"G 1/2"G 3/4"G 1"

包装最小单位（只）1010108

我们的产品编号073312.1073313.1073314.1073315.1
芝加哥闷盖
AISI316不锈钢
末端堵盖，只有一个规格，直接连接全系列芝加哥接头
常规装配下密封圈性能优异，具有智能补偿功效的凸面天然橡胶垫片
包装最小单位（只）10

我们的产品编号074300.1
耳朵位置带孔,配链条使用
NBR/丁晴橡胶 黑色
包装最小单位（只）30

我们的产品编号072901.1
*常规配合不锈钢芝加哥使用（详见密封结构栏）
