斯坦 不锈钢内螺接头 1/2

斯坦 不锈钢内螺接头 1/2 "

产品目录

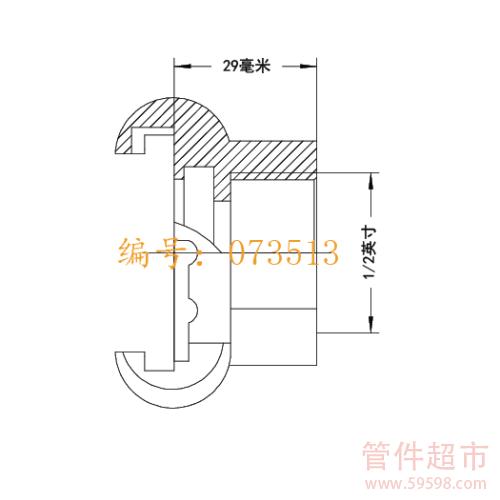

CAD小样图

如需选择其他规格的产品，请填写或选择参数
在使用本系统时，有一部分新产品未能选择。
斯坦空气内螺接头是斯坦系列中的螺纹接头，采用BSP螺纹标准生产的，尺寸范围在口径1/2寸至1寸之间，其材质有碳钢、不锈钢两种材质可供59598管件超市客户选择。
产品编号: 073513
螺纹标准
规格尺寸
本体材质
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
标准发货日：第7天
分享到：
关于斯坦 不锈钢内螺接头   斯坦内螺特点   斯坦内螺执行规格   斯坦内螺外形及示意图   斯坦内螺适用表

【关于斯坦 不锈钢内螺接头】


     这款是斯坦内螺系列中的内螺纹接头，这款编号为：073513 的产品是由SME按DIN3489标准打造的，我们有时候也会叫它斯坦空气内螺接头，其材质有不锈钢、碳钢材质两种；我们59598管件超市可供应的尺寸范围在3/8寸到1寸之间；斯坦 不锈钢内螺接头适用于工业软管、空气管道连接系统中的螺纹连接作用，通过螺纹连接可使斯坦 不锈钢内螺接头利用率达到最大化。



【斯坦空气内螺接头特点】


  • 1、统一的连接尺寸
         斯坦内螺系列全部采用统一的42毫米连接尺寸，所有产品无需其他转接头。 （更多连接形式可参阅下图）
  • 2、凸出的乳头设计
         凸出的乳头设计，双重锁紧结构，斯坦空气内螺接头连接时凸起的乳头将嵌入卡槽位，锁紧效果得到了加强，比一般的接头连接更安全，杜绝了接头之间的意外松动。
  • 3、倾斜角不超过2°
         斯坦内螺系列接头之间的连接最大容许倾斜角不超过2°，这样几乎完全消除斯坦空气内螺接头松动而引起气体、液体泄露等问题。


【斯坦空气内螺接头规格】



生产标准: DIN3489


螺纹标准：BSP


产品尺寸：1/2 "


工作压力：16bar


配套垫片：NBR（适用于黄铜材质）、VITON（适用于不锈钢材质）



【斯坦空气内螺接头外形及示意图】


欧式空气接头；空气内螺接头           欧式空气接头；空气管接头组合 斯坦空气内螺接头与斯坦内螺防尘盖组装示意图


空气内外螺组合；欧式空气接头斯坦空气内螺接头与斯坦内螺空气外螺快接组装示意图



【斯坦内螺适用表】


尺寸 不锈钢斯坦内螺编号 关于碳钢斯坦内螺可以点击这里
3/8" 073512
1/2" 073513
3/4" 073514
1" 073515

注释：表格中"尺寸"为螺纹尺寸；更多关于斯坦内螺信息可参阅全系列尺寸栏。


返回顶部



温馨提醒：斯坦空气内螺接头是斯坦系列中的螺纹接头，采用BSP螺纹标准生产的，尺寸范围在口径1/2寸至1寸之间，其材质有碳钢、不锈钢两种材质可供59598管件超市客户选择。
中国●斯坦 接头配件
晟江机械
  斯坦接头配件
佳特、科波等固定软管配件
闷盖链条
专用凸面吸送密封垫片

斯坦接头配件——垫片 NBR/丁腈橡胶 黑色

对石油基产品的优异耐受性，多运用于液压和气动应用材料。适用温度范围在-30°C / -22°F到120°C / 248°F。能耐石油基液压油、脂肪、动物和植物油、阻燃液体（HFA，HFB，HFC）、油脂、水和空气。
斯坦接头配件——垫片 氟橡胶 绿色
在化学和臭氧侵蚀方面表现优异，其工作温度范围基本在-30°C /-22°F到+200°C / 392°F之间。FPM可耐矿物油和矿物脂、脂肪烃、芳香烃和特殊的氯代烃、石油、柴油、硅油和硅脂。
*唇形密封圈是同样也具有自封作用的密封圈，它依靠唇型部位的设计使接头在旋转连接时更加的便捷，同时在两个接头连接所产生的挤压下，密封圈之间获得良好的密封性能。
中国●斯坦 快速接头
晟江机械
  斯坦系列快速接头
  压力范围、温度范围和安全系数
  配合多种软管连接
  适用多种使用环境

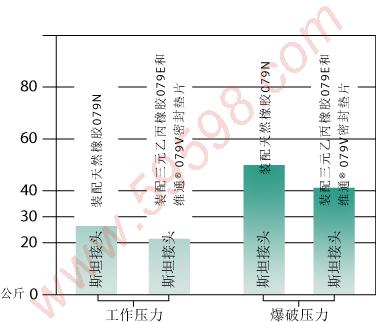

压力范围
（使用凸面密封垫片实验所得静态数据）
斯坦连接优点
超过100%额定工作压力时，斯坦连接依然能保持良好的安全性和稳定性

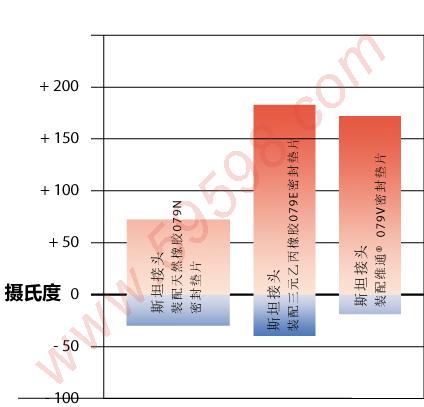

温度范围
（装配各材质密封垫片实验）

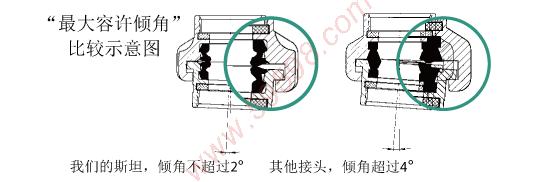

安全系数
强化了对卡爪结构的设计，将"容许倾角"控制在更安全的系数内。大大提高对接头的同轴度，即降低了因卡爪间隙过大，连接变形，垫片密封松动，造成介质泄露的潜在威胁。
配合多种软管连接
斯坦系列接头广泛适用于各类需要安全、便捷、快速接头的管道（软管、金属管、塑料管等）连接系统，如输水管，空气软管等一般工业软管；对于工业级设备的连接作业，不论是机械设备、组装设备、工具、车辆、泵阀等所需的输送连接，斯坦接头绝对是您的不二选择。


特别提醒：斯坦接头不应该被运用于蒸汽应用中（我们推荐可以使用强力蒸汽接头来代替）。

晟江机械		 中国●斯坦 快速接头
斯坦不锈钢常规系列：斯坦带管尾连接、带螺纹连接和闷盖

坚持采用美国牌号精铸不锈钢类似于AISI316，同时我们也可制定其他标准，详情请咨询相关业务人员。
快速接头尺寸统一为42毫米宽，在斯坦系列中的所有产品可以随意连接无需转接头。
凸出的乳头设计，确保在无介质压力挤涨的情况下，依然能够紧扣住卡爪内的卡槽。（详见可以参考适用工况栏）
同时斯坦接头连接之间的最大容许倾斜角不超过2°，这样几乎完全消除接头松动而引起的泄露问题。
常规使用凸面天然橡胶垫片，正压负压均可，受温范围-30摄氏度至+120摄氏度。同时可选的垫片还有Viton（氟橡胶）、维通 橡胶。
斯坦带颈管尾
不锈钢材质
常规装配下密封圈性能优异，具有智能补偿功效的凸面天然橡胶垫片
管尾的乳头设计，增加了与软管之间脱落所产生的磨擦力，能确保接头整体的稳定性和安全性
与软管装配时，我们推荐使用莫卡等配件
连接口径10131925

包装最小单位（只）10101010

我们的产品编号071512071513071514071515
斯坦带外螺纹
不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面天然橡胶垫片
外螺纹为：BSP
外螺纹尺寸G 3/8"G 1/2"G 3/4"G 1"

包装最小单位（只）1010108

我们的产品编号072512072513072514072515
斯坦带内螺纹
不锈钢材质
常规装配下密封圈性能优异，具有智能补偿功效的凸面天然橡胶垫片
内螺纹为：BSP
内螺纹尺寸G 3/8"G 1/2"G 3/4"G 1"

包装最小单位（只）1010108

我们的产品编号073512073513073514073515
斯坦闷盖
不锈钢材质
末端堵盖，只有一个规格，直接连接全系列斯坦接头
常规装配下密封圈性能优异，具有智能补偿功效的凸面天然橡胶垫片
包装最小单位（只）10

我们的产品编号074500
耳朵位置带孔,配链条使用
氟橡胶 绿色
包装最小单位（只）30

我们的产品编号072901.2
*常规配合不锈钢斯坦使用（详见密封结构栏）
