芝加哥 不锈钢防尘盖 通用

芝加哥 不锈钢防尘盖 通用

产品目录

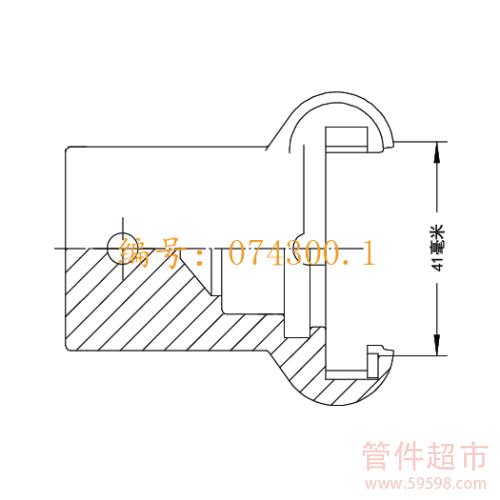

CAD小样图

如需选择其他规格的产品，请填写或选择参数
在使用本系统时，有一部分新产品未能选择。
不锈钢防尘盖；空气接头防尘盖；空气密封接头；封闭式接头；
产品编号: 074300.1
规格尺寸
本体材质
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
标准发货日：第7天
分享到：

晟江机械		 中国●芝加哥 快速接头

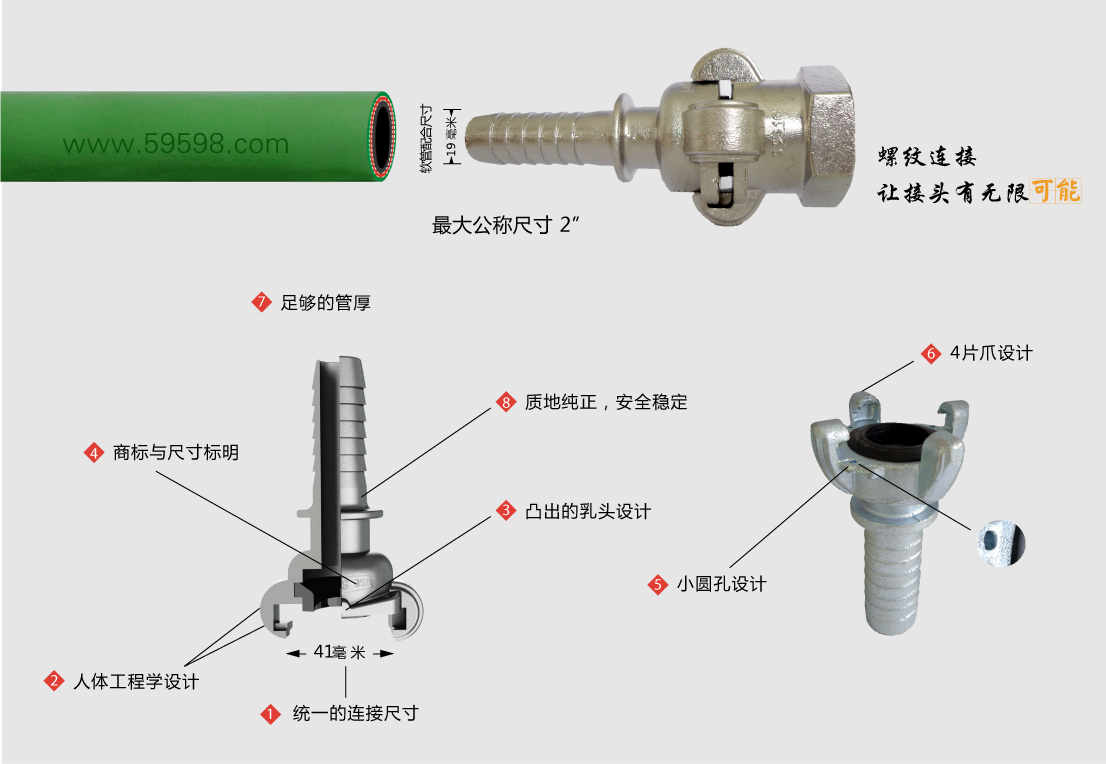

  芝加哥系列快速接头
  品质优良、100%可靠的稳定性与安全性
  多样化设计
  值得认可的快接，未来21世纪的通用接头

统一的连接尺寸

全部采用统一的42毫米连接尺寸，所有芝加哥系列产品连接无需转接头




人体工程学设计

手持位置突破了常规接头方方正正的设计，而是改造成了半圆形设计，在不影响旋转连接所产生扭曲的同时也能避免施工人员在运作时的意外碰伤




凸出的乳头设计

凸出的乳头设计，双重锁紧结构，芝加哥接头连接时凸起的乳头将嵌入卡槽位，锁紧效果得到了加强，比一般的接头连接更安全，杜绝了接头之间的意外松动




商标与尺寸标明

所有芝加哥系列的产品在管尾顶部都有标明该产品的尺寸大小及商标，便于使用者快速辨别



带锁设计

芝加哥系列的每个产品都带有小圆孔设计，在确保接头连接好的同时，我们还可以用安全销通过小圆孔来进行固定连接，在安全系数上完全杜绝了接头之间的脱落问题




4片爪设计

在芝加哥系列中尺寸超过1寸的产品有4片爪设计，这更加体现了芝加哥系列产品对于安全系数的高度重视




足够的管厚

产品尾部，我们设计了足够的壁厚，能确保接头在一定的工作压力下具备良好的稳定性，消除了管尾因撞击或者压力作用下产生的变形




质地纯正，安全可靠

我们坚持使用含量纯正的原材料，确保产品在适用范围内的安全可靠性



接头材质：精铸不锈钢合金，或称失蜡铸造工艺制造高密度不锈钢合金，如类似AISI316、AISI316L等


接头材质：坚持采用可锻铸铁，也就是玛钢、马铁，其形成是首先浇注成白口铸铁件，然后经可锻化退火（可锻化退火使渗碳体分解为团絮状石墨）而获得可锻铸铁件


凸面密封垫片：天然橡胶079N型常规配合本体材料玛钢的芝加哥接头


凸面密封垫片：维通®橡胶VITON®079V型常规配合本体材料不锈钢的芝加哥接头
中国●芝加哥 接头配件
晟江机械
  芝加哥接头配件
佳特、科波等固定软管配件
闷盖链条
专用凸面吸送密封垫片

芝加哥接头配件——垫片 NBR/丁腈橡胶 黑色

对石油基产品的优异耐受性，多运用于液压和气动应用材料。适用温度范围在-30°C / -22°F到120°C / 248°F。能耐石油基液压油、脂肪、动物和植物油、阻燃液体（HFA，HFB，HFC）、油脂、水和空气。
芝加哥接头配件——垫片 氟橡胶 绿色
在化学和臭氧侵蚀方面表现优异，其工作温度范围基本在-30°C /-22°F到+200°C / 392°F之间。FPM可耐矿物油和矿物脂、脂肪烃、芳香烃和特殊的氯代烃、石油、柴油、硅油和硅脂。
*唇形密封圈是同样也具有自封作用的密封圈，它依靠唇型部位的设计使接头在旋转连接时更加的便捷，同时在两个接头连接所产生的挤压下，密封圈之间获得良好的密封性能。
中国●芝加哥 快速接头
晟江机械
  芝加哥系列快速接头
  压力范围、温度范围和安全系数
  配合多种软管连接
  适用多种使用环境

压力范围
（使用凸面密封垫片实验所得静态数据）
芝加哥连接优点
超过100%额定工作压力时，芝加哥连接依然能保持良好的安全性和稳定性
温度范围
（装配各材质密封垫片实验）
安全系数
强化了对卡爪结构的设计，将"容许倾角"控制在更安全的系数内。大大提高对接头的同轴度，即降低了因卡爪间隙过大，连接变形，垫片密封松动，造成介质泄露的潜在威胁。
配合多种软管连接
芝加哥系列接头广泛适用于各类需要安全、便捷、快速接头的管道（软管、金属管、塑料管等）连接系统，如输水管，空气软管等一般工业软管；对于工业级设备的连接作业，不论是机械设备、组装设备、工具、车辆、泵阀等所需的输送连接，芝加哥接头绝对是您的不二选择。



晟江机械		 中国●芝加哥 快速接头
芝加哥不锈钢常规系列：芝加哥带管尾连接、带螺纹连接和闷盖

坚持采用美国牌号精铸不锈钢类似于AISI316，同时我们也可制定其他标准，详情请咨询相关业务人员。
快速接头尺寸统一为41毫米宽，在斯坦系列中的所有产品可以随意连接无需转接头。
带锁设计，在确保接头连接号的同时，我们还可以用芝加哥特定配件安全销进行固定，在安全系数上完全杜绝了接头之间的脱落问题。
管尾带颈设计，在使用配件的选择性上比传统的接头多，如莫卡等配件（比传统的卡箍喉箍配件在稳定性与安全性上更加的有保障）。
智能补偿密封垫片具有绝佳的胶体延展性，确保即使在负压的条件下，压缩的垫片之间依然足够紧密，密封性能够得到充分保障，而传统垫片就不具备相关功能，在负压下极易脱开造成泄漏。
芝加哥带管尾
AISI316不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面天然橡胶垫片
带锁设计，可用安全销通过小圆孔进行接头之间的固定，能确保接头整体的稳定性和安全性
与软管装配时，我们推荐使用莫卡等配件
连接口径3/8"1/2"3/4"1"

包装最小单位（只）10101010

我们的产品编号071312.1071313.1071314.1071315.1
芝加哥带外螺纹
AISI316不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面天然橡胶垫片
外螺纹为：BSP
外螺纹尺寸G 3/8"G 1/2"G 3/4"G 1"

包装最小单位（只）1010108

我们的产品编号072312.1072313.1072314.1072315.1
芝加哥带内螺纹
AISI316不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面天然橡胶垫片
内螺纹为：BSP
内螺纹尺寸G 3/8"G 1/2"G 3/4"G 1"

包装最小单位（只）1010108

我们的产品编号073312.1073313.1073314.1073315.1

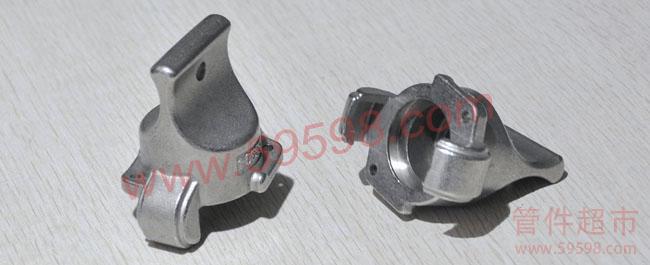

芝加哥闷盖
AISI316不锈钢
末端堵盖，只有一个规格，直接连接全系列芝加哥接头
常规装配下密封圈性能优异，具有智能补偿功效的凸面天然橡胶垫片
包装最小单位（只）10

我们的产品编号074300.1
耳朵位置带孔,配链条使用
NBR/丁晴橡胶 黑色
包装最小单位（只）30

我们的产品编号072901.1
*常规配合不锈钢芝加哥使用（详见密封结构栏）
