【工作原理】

      气动真空破坏阀(更多关于气动真空破坏阀可点击这里)在虹气压式真空破坏阀输水管道起快速闸门的作用。它安装在输水管道的制高点。防止水流倒灌会产生主机的叶轮飞逸的事件，故气压式真空破坏阀是保护主机安全运行不可缺少的重要设备。
      气动真空破坏阀是由阀体部分、气动部分、手动紧急开阀机构、防尘盖、行程开关等组成。此设备打开阀门是靠外接压缩空气来控制，而气动真空破坏阀是靠压缩弹簧和阀板自重作用下来密封。为了保证控制气源动作灵敏可靠，运动迅速，选用三位二通电磁阀来控制气源开和关，电磁阀的电路系统可以用直流电源或者交流电源，并和主机线路分开，保证在任何情况下（如果主机事故停电）能够瞬时打开气动真空破坏阀。
      水泵停机时，控制气源三位二通电磁阀也要同步工作，把电磁阀转换到连接压缩空气位，此时压缩空气进入气缸内，推动气缸的活塞上升，这是阀瓣也同时上升，此时气动真空破坏阀已经打开，由于管道内负压作用，大气通过吸气网急速涌入阀体—破坏虹吸—实现分流退水。在水泵启动前，需要关闭气动真空破坏阀 ，控制气源三位二通电磁阀转换到连接外大气位，此时气缸内的空气排到外面了，活塞在压缩弹簧和阀板的自重下，往下压，阀门关闭了。
      气动真空破坏阀还具有另外的作用。水泵启动时，水流将虹吸管内的空气压缩至驼峰顶部，将阀瓣往上顶可以排除虹吸管道内的空气，以减少启动时的扬程，使水泵平稳地过度到正常运转。
      气动真空破坏阀还设有紧急开阀和关阀的手动机构，在气动系统不能工作的情况下，使用这个功能。

【主要技术参数】

法兰接口: DN600-PN10 GB4216-84

阀门开启高度： 190-200mm

阀门开启时间： 1-6S

密封材料: NBR

使用温度： -10℃/60℃

气源要求： 最少0.4Mpa /最大1.0Mpa

连接气源接口： G1/2"

信号连接点: 适合交流50-60Hz,AC 380 V.DC 220V，电流5A

【阀门安装】

1. 设备要垂直安装气动真空破坏阀管道至高点上方的连接法兰上，法兰按合同要求标准;

2. 阀门与主管道法兰之间连接必须加装密封垫圈，拧紧螺栓;

3. 阀门安装方向（推荐），手动紧急开阀手把应在易于操作的部位，两边不能有障碍物;

4. 连接供给气源;

5. 需要阀门的信号连接信号线;

6. 去掉阀门的防尘盖/塑料膜。

【事故紧急处理】

1. 气动真空破坏阀控制系统收到开阀指令后，阀瓣不能自动打开，操作人员应该紧急跑到现场阀门位置，切断气源，立即把阀体上方手把先要往不锈钢罩里压，再旋转手把。顺时针旋转是开阀，逆时针旋转是关闭。

2. 阀门紧急关阀处理，阀门控制系统收到关闭指令后，阀瓣不能自动打开，操作人员应该紧急跑到现场阀门位置，切断气源，立即把阀体上方手把先要往不锈钢罩里压，再旋转手把。顺时针旋转是开阀，逆时针旋转是关闭。

3. 特别提示：阀门开启动时，人和物体不要靠近阀门旁边，安全距离80CM.避免发生安全问题。

【相关图片】

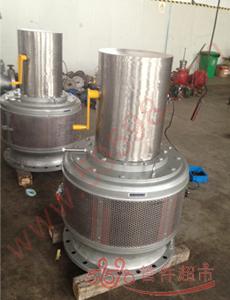

待发货的气动真空破坏阀现场



气动真空破坏阀组装现场

注释：相关气动真空破坏阀信息及组装问题可咨询我们销售客服。
