【工作原理】

      HX-DP虹吸破坏阀(更多关于虹吸破坏阀可点击这里)常开型虹吸破坏阀结构可以分为水腔、空气腔、主副电磁操作机构及电气 控制箱。水腔部分和输水主管道相连接，空气腔和大气相通，主副电磁操作机 构安装在阀门左右两侧，电气控制箱根据具体设计要求配置安装在就近的地方 。
      阀门电气控制模块经通电后，主、副电磁操作机构被电磁铁的吸力作用下，此 时阀门主轴移动，安装在主轴上的两片阀瓣橡胶密封圈和两阀座相密封，这时水腔和空气腔的大气被隔断就形成虹吸。
      阀门电气控制模块断电，电磁铁马上分离，在蓄能弹簧的驱动作用下，主轴上 的两片阀瓣向右移动，此时阀与阀座急速分开，由于主管道内负压真空作用下 ，大气经空气腔急速涌进水腔内与主管道相通，破坏虹吸现象，实现分水断流。

【主要技术参数】

法兰接口: GB4216.4 DN200

工作压力为： 0—— -0.1Mpa

额定工作电源: 220V 50Hz

气源压力： 0.4-0.7Mpa（最大1Mpa）

【阀门安装】

1. 设备要垂直安装虹吸破坏阀出水管驼峰段上方的连接法兰上。;

2. 阀门与主管道法兰之间连接必须加装密封垫圈，拧紧螺栓;

3. 阀门安装方向（推荐），气动头应在易于操作的部位。两边不能有障碍物;

电器和气源的安装

1. 把电磁阀连接在电源上；

2. 压缩空气的管道和阀门的用软管相连接。

阀门的调试

在确认安装接线等正确无误后。可以进行调试
      在调试设备前，第一步采用手动进行调试，应先断掉气源，打开平衡阀，转动手轮，直止阀瓣和阀座相闭合，如此反复操作5次，若阀瓣启闭灵活，再复位。第二步采用气源操作，应先把手动机构的涡轮与螺杆脱开，即将小手柄转到自动位置。这样阀门就可以和水泵通电联动。

【事故紧急处理】

      虹吸破坏阀设备断电后阀瓣还不能自动打开，请先断掉气源，打开平衡阀，启用手动开阀的手轮。

【相关图片】

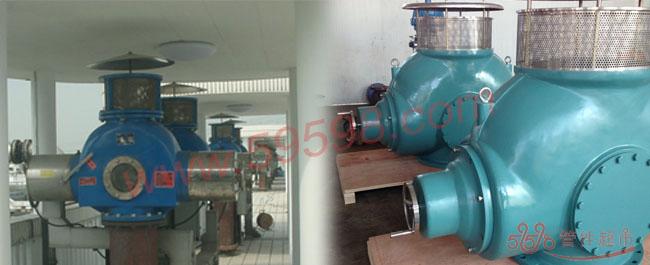

待发货的虹吸破坏阀现场
虹吸破坏阀的透明玻璃测试


上海长江水厂,是日供水400/吨的大型泵站.4台泵, 1.6米管，使用HX-DP-DN400虹吸破坏阀，中国第九船泊设计院设计。


山东荣成船坞泵站，3台泵 1.2米管 使用HX-DP-DN200虹吸破坏阀，是由中国第九船泊设计院设计。

注释：相关虹吸破坏阀信息及组装问题可咨询我们销售客服。
