手动卷管器
基本参数
品牌
锐技
温度范围
65℃~99℃
软管内径
10mm~38mm
总重量
55kg~71kg
最大压力
17bar~276bar
输气、输水、输油
  • 已选总价:¥0.00
  • 已选数量:0
所有费用均已包含增值税,不含运费。运费详情请参阅运费指导书。
其他类似产品
名称
平衡器
¥0.0 起
名称
气焊卷轴
¥0.0 起
名称
输油卷轴
¥0.0 起
名称
消防软管卷盘
¥0.0 起
名称
接地卷管器
¥0.0 起
名称
弹簧卷轴
¥0.0 起
产品详情与编号
序号 产品编号 名称 卷轴用途 型号 总重量(kg) 最大压力(bar) 软管内径(mm) 软管长度(m) 售价 订购数量
  全部
全部
全部
全部
全部
全部
全部
全部

0.0 0121111307 工业手动卷管器 输送 D9275 OMPBW 59 138 13 23 询价
0.0 0121111304 工业手动卷管器 输送 D9375 OLPBW 69 17 19 23 询价
0.0 0121111309 工业手动卷管器 输送 D9175 OHPBW 69 276 10 23 询价
0.0 0121111301 工业手动卷管器 输送 D9275 OLPBW 55 21 13 23 询价
0.0 0121111305 工业手动卷管器 输送 D9399 OLPBW 65 17 19 30 询价
0.0 0121111308 工业手动卷管器 输送 D9350 OMPBW 64 86 19 15 询价
0.0 0121111303 工业手动卷管器 输送 D9350 OLPBW 64 17 19 15 询价
0.0 0121111302 工业手动卷管器 输送 D9299 OLPBW 58 21 13 30 询价
0.0 0121111306 工业手动卷管器 输送 D9450 OLPBW 71 17 25 15 询价
注:本公司对上述参数保有最终解释权,如若变动,恕不通知。
超重型工业弹簧卷轴
9000系列-管内径为13,19&25mm
9000系列超重型工业弹簧卷轴应用领域非常 广泛。表面进行了粉末涂装,外观美丽大 方,保证经久耐用,并且具有一定的防腐蚀 性能,可以用来输送压缩空气、水以及油等 各种燃料,被广泛安装在工程车辆、工厂车 间等要求较高的工作场所。

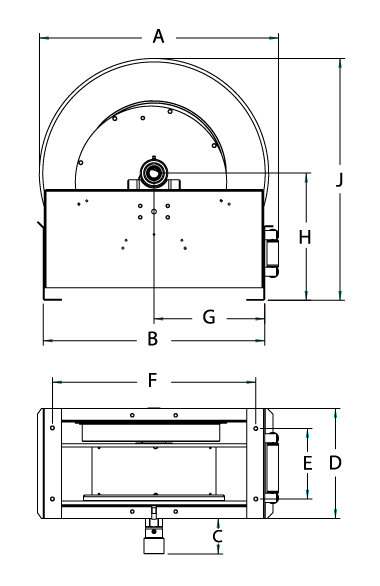

Dimensions - Size Index
No. 1 2 3
  in / mm in / mm in / mm
A 26.25    667 26.25   667 26.25   667
B 24.13   613 24.13   613 24.13   613
C 4.75   121 3.88   98 4.5   114
D 12   305 17.69   449 13.38   340
E 7.75   195 13.44   341 7.75   195
F 22.25   556 22.25   556 22.25   556
G 12.25  311 12.25   311 12.25   311
H 13.88   352 13.88   352 13.88   352
J 26.38   670 26.38   670 26.38   670
基座底部四个安装孔径是7/16"(11.2mm)。

型号
(带软管)
总重量
(kg)
最大压力
(bar)
软管内径
mm / in
软管外径
mm / in
软管出口
NPTF(M)
(in)
软管进口
NPTF(F)
(in)
软管长度
mm / in
型号
(不带软管)
总重量
(kg)
最大压力
(bar)
Size
Index
No.
低压输气/水卷轴 最高温度 65°C (150°F)
D9275 OLPBW 55 21 13   1/2 19   .750 1/2 1/2 23   75 D9200 OLPBW 52 35 1
D9299 OLPBW 58 21 13   1/2 19   .750 1/2 1/2 30   100 D9200 OLPBW 52 35 1
D9350 OLPBW 64 17 19   3/4 27   1.075 3/4 3/4 15   50 D9300 OLPBW 52 35 1
D9375 OLPBW 69 17 19   3/4 27   1.075 3/4 3/4 23   75 D9300 OLPBW 52 35 1
D9399 OLPBW 65 17 19   3/4 27   1.075 3/4 3/4 30   100 D9305 OLPBW 52 35 3
D9450 OLPBW 71 17 25   1 35   1.375 1 1 15   50 D9400 OLPBW 52 35 1
Not available with hose 32   1-1/4 44   1.750 1-1/4 1-1/2 15   50 FF9500 OLPBW 57 41 2
Not available with hose 38   1-1/2 51   2.000 1-1/2 1-1/2 15   50 FF9600 OLPBW 61 41 2
中压输油卷轴 温度最高为 99°C (210°F)
D9275 OMPBW 59 138 13   1/2 22   .850 1/2 1/2 23   75 D9200 OMPBW 53 207 1
D9350 OMPBW 64 86 19   3/4 28   1.120 3/4 3/4 15   50 D9300 OMPBW 53 207 1
高压油脂用卷轴 温度最高为 99°C (210°F)
D9175 OHPBW 69 276 10   3/8 19   .730 1/2 3/8 23   75 D9100 OHPBW 54 345 1
