格卡GEKA内螺快接 1/2 ”

产品目录

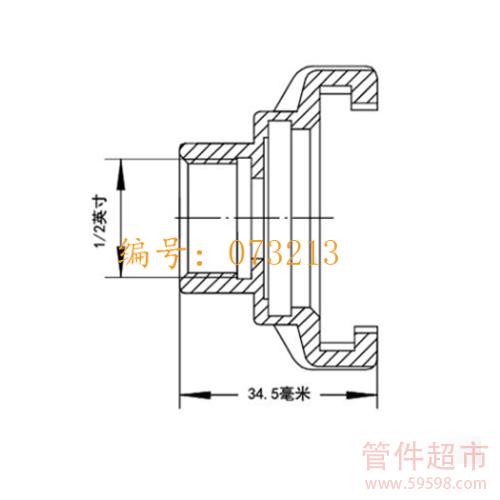

CAD小样图

如需选择其他规格的产品，请填写或选择参数

在使用本系统时，有一部分新产品未能选择。

不锈钢geka接头其实是老外翻译的名称，国内通常叫做格卡接头；不锈钢geka接头的螺纹标准采用的是BSP标准螺纹

产品编号: 073213

本体材质

螺纹标准

规格尺寸

【交货期仅供参考。价格和交货期请以购物车的信息为准。】

型号:

标准发货日：第5天

分享到：

【关于格卡GEKA内螺快接】

这款是格卡内螺系列中的内螺纹接头，我们有时候也会叫它不锈钢geka接头，这款产品有不锈钢、黄铜材质两种；我们59598管件超市可供应的尺寸范围在1/4寸到1-1/2寸之间；这款编号为：073213 的产品是由SME按德式标准打造的，是格卡内螺下的一个型号。格卡GEKA内螺快接采用的是BSPP螺纹螺纹标准，主要解决快接接头之间的螺纹连接问题，广泛运用于工业中的输水管、空气管等连接用途。

【不锈钢geka接头特点】

1、手持位置凸起爆筋，符合人体工程学
旋转连接时，轻松获得最大扭力，操作更快捷。
2、统一的螺纹设计
不锈钢geka接头采用的是BSPP标准的螺纹，使格卡内螺快接连接范围更加的广泛。
3、安全倒刺设计，双重锁紧结构
格卡GEKA内螺快接相互连接时，凸起倒刺嵌入卡槽位，锁紧效用得到加强，彻底杜绝了意外松动的可能。
4、具有智能补偿功能的密封垫片（详情可参阅格卡内螺密封结构）
垫片具有绝佳的胶体延展性，确保不锈钢geka接头即使在负压条件下，压缩的垫片之间依然足够紧密，密封性能得到充分的保障（传统不具备补偿性能的垫片且智能用于正压，在负压下极易互相脱开造成泄漏）。
5、我们坚持使用含量纯正的原材料
我们59598管件超市确保格卡GEKA内螺快接快接接头在不同介质中使用即安全而又稳定。

【不锈钢geka接头执行规格】

生产标准: 德式标准

螺纹标准：BSPP

产品尺寸：1/2 ”

工作压力：16bar

配套垫片：NBR（适用于黄铜材质）/Viton（只用于不锈钢材质）

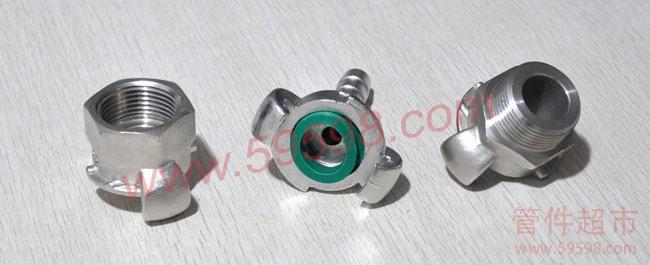

【不锈钢geka接头外形及示意图】

geka内螺接头；GEKA螺纹接头；中国格卡；快卡接头不锈钢geka接头与格卡内螺防尘盖快接组装示意图

GEKA接头装配；格卡接头组合 不锈钢geka接头与格卡内螺快卡系列接头组装示意图

【格卡内螺适用表】

尺寸	不锈钢格卡内螺编号	关于黄铜格卡内螺可以点击这里
1/2"	073213
3/4"	073214
1"	073215

注释：更多关于格卡内螺信息可参阅全系列尺寸栏。

返回顶部

温馨提醒：不锈钢geka接头其实是老外翻译的名称，国内通常叫做格卡接头；不锈钢geka接头的螺纹标准采用的是BSP标准螺纹

中国●格卡接头配件

晟江机械

格卡配件：专用凸面吸送密封垫片
格卡配件：专用过滤网

可配套全系列格卡接头使用
格卡配件：专用平面螺纹密封垫片

可配套全系列格卡带内螺纹接头使用

格卡高性能凸面密封垫片天然橡胶（适用温度-30摄氏度至+100摄氏度）黑色，079型硬度按DIN53505A标准，邵氏+65°±5° 格卡系列快接专用常规配合铜合金、镀铬铜合金格卡使用	格卡高性能凸面密封垫片食品级橡胶（适用温度-30摄氏度至+100摄氏度）棕色，079型硬度按DIN53505A标准，邵氏+65°±5° 格卡系列快接专用垫片材质按照食品级FDA、饮水级DVGW标准设计生产，专用于高端饮水级流通环境
包装最小单位（只）5010 我们的产品编号079N079X
格卡性能凸面密封垫片三元乙丙橡胶（适用温度-50摄氏度至+150摄氏度）黑色，含黄色高亮标签，079型硬度按DIN53505A标准，邵氏+65°±5°	格卡高性能凸面密封垫片维通橡胶（适用温度-20摄氏度至+200摄氏度）绿色，079型硬度按DIN53505A标准，邵氏+65°±5° 常规配合不锈钢格卡适用
包装最小单位（只）1010 我们的产品编号079E079V
特别说明：我们全系列格卡接头采用统一的连接尺寸，即配合口径一律为40毫米宽，因此所有配合端密封垫片规格统一，可配合全系列格卡使用。

格卡凸槽式密封垫片天然橡胶（适用温度-30摄氏度至+100摄氏度）黑色，080型硬度按DIN53505A标准，邵氏+65°±5° 格卡360系列快接专用常规配合铜合金、镀铬铜合金格卡适用	格卡凸槽式密封垫片食品级橡胶（适用温度-20摄氏度至+200摄氏度）绿色，080型硬度按DIN53505A标准，邵氏+65°±5° 格卡360系列快接专用常规配合不锈钢格卡适用
包装最小单位（只）100100 我们的产品编号080N080V

格卡平面螺纹密封垫片
黑色，天然橡胶（适用温度最高达+100摄氏度）
格卡带内螺纹系列快接专用

长×宽×高（毫米） 20×13×1.526×18×1.533×23×242×32×248×38×2

包装最小单位（只）100100100100100

我们的产品编号022121.3022122.3022123.3022124.3022125.3

中国●格卡快速接头

晟江机械

格卡系列快速接头

压力范围、真空压力、温度范围和安全系数

配合多种软管连接

适用多种使用环境

压力范围
（使用凸面密封垫片实验所得静态数据）

格卡连接优点
超过100%额定工作压力时，格卡连接依然能保持良好的安全性和稳定性

真空压力围
（使用凸面密封垫片实验所得静态数据）

温度范围
（装配各材质密封垫片实验）

安全系数

强化了对卡爪结构的设计，将"容许倾角"控制在更安全的系数内。大大提高对接头的同轴度，即降低了因卡爪间隙过大，连接变形，垫片密封松动，造成介质泄露的潜在威胁。

配合多种软管连接

符合食品级FDA标准和饮用水级DVGW标准的格卡系列

格卡系列接头广泛适用于各类需要安全、便捷、快速接头的管道（软管、金属管、塑料管等）连接系统，如输水管、食品管、一般工业软管、喷砂管、吸送管等；匹配口径从3/8寸（即管内径10毫米）至1.1/2寸（即管内径38毫米）不等；覆盖螺纹尺寸从G1/4寸到G1.1/2寸，内螺、外螺均可。对于工业级设备的连接作业，不论是机械设备、组装设备、工具、车辆、泵阀等所需的输送连接，格卡接头绝对是您的不二选择。

晟江机械

中国●格卡快速接头

格卡不锈钢系列：格卡带管尾连接、带螺纹连接和闷盖

美国牌号精铸不锈钢类似AISI316材质。或可定制其他欧标、德标牌号的合金，详情请咨询销售人员

快接连接尺寸统一设计为40毫米宽，在格卡系列中无需转接头

锁舌凸起倒刺设计，确保连接在无介质压力挤涨的情况下，依然能紧扣住卡爪内的卡槽，消除因接头松动而渗漏的隐患

可容许最大工作压力大于40公斤（实验数据见适用工况），从图表中可以看出，我们格卡的压力承受能力已高出市场一般格卡达到两倍多爆破压力超过80公斤（详见可参考网站上的适用工况栏）

负压受力最大可达10米水柱高（详见可参考网站上的适用工况栏）

温度适用范围更广，根据适用密封垫片差异，跨度从零下50摄氏度至200摄氏度不等

常规使用凸面维通垫片，正压负压均可，受温范围-20摄氏度至+200摄氏度（详见网页中的密封结构栏）

格卡带管尾
似AISI316精铸不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面维通橡胶垫片
管尾表面波纹倒刺设计，增加与软管扣压时的内部抓力，确保扣压件整体的稳定性和安全性
与软管装配时，我们推荐使用喉箍或扣压件
连接口径1/2"3/4"1"

接头外径（毫米）131925

包装最小单位（只）101010

我们的产品编号071213071214071215

格卡带内螺纹
似AISI316精铸不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面维通垫片
螺纹端装配聚四氟乙烯螺纹垫片
内螺纹尺寸G 1/2"G 3/4"G 1"

包装最小单位（只）101010

我们的产品编号073213073214073215

格卡带外螺纹
似AISI316精铸不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面维通垫片
内螺纹尺寸G 1/2"G 3/4"G 1"

包装最小单位（只）101010

我们的产品编号072213072214072215

格卡闷盖
末端堵盖，统一连接口径40毫米，直接连接全系列格卡
常规装配密封性能优异，具有智能补偿功效的凸面维通垫片
似AISI316精铸不锈钢
包装最小单位（只）10

我们的产品编号074200
耳朵位置带孔,配链条使用

特别说明：
不锈钢格卡尤其适用于介质腐蚀性或危害性较强的流通需要，使用一般铜合金或塑料材质的接头存在安全隐患。因此我们率先推出由精密工艺失蜡铸造的不锈钢格卡接头，可以广泛用于化工、食品和饮料、医药等管线安全系数要求更高的使用环境。
