格卡 不锈钢管尾接头 1/2 ”

格卡 不锈钢管尾接头 1/2 ”

产品目录

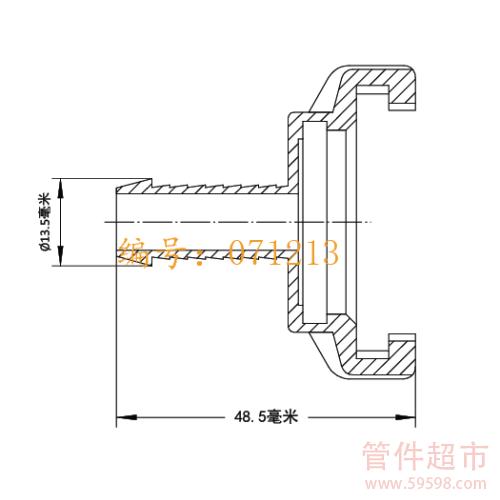

CAD小样图

如需选择其他规格的产品，请填写或选择参数
在使用本系统时，有一部分新产品未能选择。
产品编号: 071213
规格
材料
类型
连接
类别
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
购买数量:
标准发货日：第3天
分享到：

晟江机械		 中国●格卡 快速接头
  格卡系列快速接头
无可比拟的卓越品质、100%可靠的安全性能
最全的"格卡"系列接头
经历岁月考验的快接方式，领先的未来技术，21世纪的通用接头
全部采用统一的40毫米连接尺寸

所有格卡连接无需转接头

手持位置凸起爆筋，符合人体工程学

旋转连接时，轻松获得最大扭力，操作更快捷

安全倒刺设计，双重锁紧结构

卡合后，凸起倒刺嵌入卡槽位，锁紧效用得到加强，彻底杜绝了意外松动的可能。

具有智能补偿功能的密封垫片

垫片具有绝佳的胶体延展性，确保即使在负压条件下，压缩的垫片之间依然足够紧密，密封性能得到充分的保障（传统不具备补偿性能的垫片且智能用于正压，在负压下极易互相脱开造成泄漏）
波纹管尾细密，提高了内部抓力

配合传统喉箍安装时，波纹管尾将带来专业液压级别的扣压抓力，确保了扣压整体的稳定性与安全性。

入口光滑，带坡口设计

使接头进入软管时力道更省，而流体通过时流量更大

产品本体，我们设计了足够的管厚

确保接头即使在压力作业中，同样具有良好的稳定性，消除管壁因撞击或压力作用下变形的后顾之忧

我们坚持使用含量纯正的原材料

确保在不同介质中产品使用安全稳定

接头材质：铜合金坚持采用铜比例更高的58号原铜，或可定制欧洲标准牌号CW617N(Cu Zn40 Pb2)等其他铜合金材质

接头材质：镀铬铜合金
铜表面可按要求镀一层纤薄的铬层，产品表面更光亮 。
接头材质：精铸不锈钢合金
采用精密铸造，或称失蜡铸造工艺制造高密度不锈钢合金，如AISI316近似，或AISI316L等其他合金

凸面密封垫片：天然橡胶079N型常规配合本体材料铜或镀铬铜合金的格卡接头

凸面密封垫片：食品级橡胶079X型（需询价定制） FDA、DVGW认证饮用水级天然橡胶，适用食品级流通管道

凸面密封垫片：三元乙丙橡胶EPDM079E型（需询价定制）

凸面密封垫片：维通®橡胶VITON®079V型常规配合本体材料不锈钢的格卡接头

平面螺纹垫片：天然橡胶022N型常规配合本体材料铜或镀铬铜合金的格卡接头

平面螺纹垫片：聚四氟乙烯PTFE022P型常规配合本体材料不锈钢的格卡接头

平面螺纹垫片：食品级橡胶022X型（需询价定制）FDA、DVGW认证饮用水级天然橡胶，适用食品级流通管道。

包装清单：发货清单×1 格卡管尾接头(3/4"寸）×（按客户需要） 合格证×1 标签×1 纸箱×（按产品数量而定）

中国●格卡 接头配件
晟江机械
  格卡配件：专用凸面吸送密封垫片
格卡配件：专用过滤网
可配套全系列格卡接头使用
格卡配件：专用平面螺纹密封垫片
可配套全系列格卡带内螺纹接头使用
格卡高性能凸面密封垫片
天然橡胶（适用温度-30摄氏度至+100摄氏度）
黑色，079型
硬度按DIN53505A标准，邵氏+65°±5°
格卡系列快接专用
常规配合铜合金、镀铬铜合金格卡使用

格卡高性能凸面密封垫片
食品级橡胶（适用温度-30摄氏度至+100摄氏度）
棕色，079型
硬度按DIN53505A标准，邵氏+65°±5°
格卡系列快接专用
垫片材质按照食品级FDA、饮水级DVGW标准设计生产，专用于高端饮水级流通环境
包装最小单位（只）5010

我们的产品编号079N079X
格卡性能凸面密封垫片
三元乙丙橡胶（适用温度-50摄氏度至+150摄氏度）
黑色，含黄色高亮标签，079型
硬度按DIN53505A标准，邵氏+65°±5°
格卡高性能凸面密封垫片
维通 橡胶（适用温度-20摄氏度至+200摄氏度）
绿色，079型
硬度按DIN53505A标准，邵氏+65°±5°
常规配合不锈钢格卡适用
包装最小单位（只）1010

我们的产品编号079E079V
特别说明：
我们全系列格卡接头采用统一的连接尺寸，即配合口径一律为40毫米宽，因此所有配合端密封垫片规格统一，可配合全系列格卡使用。
格卡凸槽式密封垫片
天然橡胶（适用温度-30摄氏度至+100摄氏度）
黑色，080型
硬度按DIN53505A标准，邵氏+65°±5°
格卡360系列快接专用
常规配合铜合金、镀铬铜合金格卡适用
格卡凸槽式密封垫片
食品级橡胶（适用温度-20摄氏度至+200摄氏度）
绿色，080型
硬度按DIN53505A标准，邵氏+65°±5°
格卡360系列快接专用
常规配合不锈钢格卡适用
包装最小单位（只）100100

我们的产品编号080N080V
格卡平面螺纹密封垫片
黑色，天然橡胶（适用温度最高达+100摄氏度）
格卡带内螺纹系列快接专用
长×宽×高（毫米） 20×13×1.526×18×1.533×23×242×32×248×38×2

包装最小单位（只）100100100100100

我们的产品编号022121.3022122.3022123.3022124.3022125.3
中国●格卡 快速接头
晟江机械
  格卡系列快速接头
压力范围、真空压力、温度范围和安全系数
配合多种软管连接
适用多种使用环境

压力范围
（使用凸面密封垫片实验所得静态数据）



格卡连接优点
超过100%额定工作压力时，格卡连接依然能保持良好的安全性和稳定性

真空压力围
（使用凸面密封垫片实验所得静态数据）

温度范围
（装配各材质密封垫片实验）

安全系数

强化了对卡爪结构的设计，将"容许倾角"控制在更安全的系数内。大大提高对接头的同轴度，即降低了因卡爪间隙过大，连接变形，垫片密封松动，造成介质泄露的潜在威胁。

配合多种软管连接 符合食品级FDA标准和饮用水级DVGW标准的格卡系列


格卡系列接头广泛适用于各类需要安全、便捷、快速接头的管道（软管、金属管、塑料管等）连接系统，如输水管、食品管、一般工业软管、喷砂管、吸送管等；匹配口径从3/8寸（即管内径10毫米）至1.1/2寸（即管内径38毫米）不等；覆盖螺纹尺寸从G1/4寸到G1.1/2寸，内螺、外螺均可。对于工业级设备的连接作业，不论是机械设备、组装设备、工具、车辆、泵阀等所需的输送连接，格卡接头绝对是您的不二选择。

晟江机械		 中国●格卡 快速接头
格卡不锈钢系列：格卡带管尾连接、带螺纹连接和闷盖

美国牌号精铸不锈钢类似AISI316材质。或可定制其他欧标、德标牌号的合金，详情请咨询销售人员
快接连接尺寸统一设计为40毫米宽，在格卡系列中无需转接头
锁舌凸起倒刺设计，确保连接在无介质压力挤涨的情况下，依然能紧扣住卡爪内的卡槽，消除因接头松动而渗漏的隐患
可容许最大工作压力大于40公斤（实验数据见适用工况），从图表中可以看出，我们格卡的压力承受能力已高出市场一般格卡达到两倍多 爆破压力超过80公斤（详见可参考网站上的适用工况栏）
负压受力最大可达10米水柱高（详见可参考网站上的适用工况栏）
温度适用范围更广，根据适用密封垫片差异，跨度从零下50摄氏度至200摄氏度不等
常规使用凸面维通 垫片，正压负压均可，受温范围-20摄氏度至+200摄氏度（详见网页中的密封结构栏）
格卡带管尾
似AISI316精铸不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面维通 橡胶垫片
管尾表面波纹倒刺设计，增加与软管扣压时的内部抓力，确保扣压件整体的稳定性和安全性
与软管装配时，我们推荐使用喉箍或扣压件
连接口径1/2"3/4"1"

接头外径（毫米）131925

包装最小单位（只）101010

我们的产品编号071213071214071215
格卡带内螺纹
似AISI316精铸不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面维通 垫片
螺纹端装配聚四氟乙烯螺纹垫片
内螺纹尺寸G 1/2"G 3/4"G 1"

包装最小单位（只）101010

我们的产品编号073213073214073215
格卡带外螺纹
似AISI316精铸不锈钢
常规装配下密封圈性能优异，具有智能补偿功效的凸面维通 垫片
内螺纹尺寸G 1/2"G 3/4"G 1"

包装最小单位（只）101010

我们的产品编号072213072214072215
格卡闷盖
末端堵盖，统一连接口径40毫米，直接连接全系列格卡
常规装配密封性能优异，具有智能补偿功效的凸面维通 垫片
似AISI316精铸不锈钢
包装最小单位（只）10

我们的产品编号074200
耳朵位置带孔,配链条使用
特别说明：
不锈钢格卡尤其适用于介质腐蚀性或危害性较强的流通需要，使用一般铜合金或塑料材质的接头存在安全隐患。因此我们率先推出由精密工艺失蜡铸造的不锈钢格卡接头，可以广泛用于化工、食品和饮料、医药等管线安全系数要求更高的使用环境。
