不锈钢 拉瓦 38×6.5

不锈钢 拉瓦 38×6.5

产品目录

CAD小样图

如需选择其他规格的产品，请填写或选择参数
在使用本系统时，有一部分新产品未能选择。
产品编号: 023027
规格
材料
类型
类别
【交货期仅供参考。价格和交货期请以购物车的信息为准。】
型号:
购买数量:
标准发货日：第5天
分享到：
晟江机械 规格 适用范围 材质 英寸 产品编号
栓式拉瓦的介绍：
拉瓦符合DIN2817、EN14420-3标准的快速接头，作用是把软管头头牢固的扣在一起，与扣压式的快速接头比优点是可拆卸，拉瓦使用安全性比较的高。其材料可分为：不锈钢拉瓦、铝合金拉瓦、铜合金拉瓦。

安全夹解剖图；DIN2817图纸；拉瓦接头；EN14420-3；栓式拉瓦

拉瓦适用的工作压力范围：
通过不锈钢拉瓦连接胶管的接头，对应橡胶软管适用的工作压力为25bar；铝质套管接头的工作压力为16bar；如您使用的软管的压力比较的高，我们59598管件超市建议您选用丽特夹配件来固定接头。


安全夹安装说明；拉瓦安装范围；DIN2817使用范围；安全夹注意事项拉瓦的连接相当的简单特别容易上手，在安装现场可以适当的减少了一些施工的时间同时也增加了施工的效率性。详细拉瓦安装说明请见安装说明栏。
六角扳手；螺栓螺帽；两片夹；安装使用便捷，无需特殊工具拉瓦的配套零件： 2片母体+4个螺杆+4个螺母(螺杆及螺母材质正常配碳钢,可改用不锈钢材质的），在装配时一般会用到六角扳手工具。
13×5 22-24 SS 1/2" 023021
19×6 30-33 3/4" 023022
25×6 36-39 1" 023023
32×6 43-46 1-1/2" 023025
38×6.5 50-52 2" 023027
50×6 61-63 2-1/2" 023033
50×8 64-67 023034
50×10 69-71 023035
63×6 74-77 2-1/2" 023032
63×8 78-82 023036
65×7 78-82 023036
75×6.5 87-90 023037
75×8 94-97 023038
80×8 94-97 3" 023040
100×8 114-119 4" 023039










拉瓦使用说明；拉瓦配件；拉瓦应用领域范围；安全夹特性应用领域：
化学工业
饮料工业
石化行业
食品工业
高炉炼铁
机场加油
液化气



栓式拉瓦特性： 拉瓦的平面密封性强，在使用适当的尺寸时可达到无缝闭合，可以让连接处看上去更加的美观，同时在抗压性能方面相当的稳定，可以保障您对于本产品的任何使用，适合的工作压力在25bar。

包装清单：发货清单×1 不锈钢拉瓦(38×6.5）×（按客户需要） 合格证×1  纸箱×（按产品数量而定）

非常抱歉，由于内容在整合当中，带来不便之处请谅解！

如果您需要了解该产品详细内容可致电我们59598管件超市的销售客服（021-50720777）；也可以通过发邮件至（123@59598.com）。详情具体内容敬请期待！！！
多样的装配方式
不变的安全保障
 快速接头解剖图，GA接头，CAD接头，外螺纹接头
我们提供了三种可拆卸的装配模式，适用于接头带安全槽的管尾连接 方式。安全、稳定且可靠的装配效果使我们的拉瓦受到业界越来越多的关注和认可
销式拉瓦
钉式拉瓦
栓式拉瓦
销式拉瓦，配件安全夹，销式安全夹使用便捷，安全保障可靠，安全夹包 含有钉式、栓式、销式三种形式，栓式安全夹使用比较普遍，DIN2817；EN14420-3
与软管匹配的销式拉瓦装配操作简便，无需专用工具，即可完成（更 多装配技巧请参考安装说明栏）。选用不锈钢销可获得更高级别的安全保障。此套拉瓦可拆卸，可重 复使用。拆卸过程仅需简单的辅助工具即可。
钉式拉瓦无需机械设备，仅靠人工便可完成。且装配后可靠性极佳， 堪比机械扣压的效果。但与销式拉瓦不同的是，钉式拉瓦不可以重复使用，拆卸过程中钉将会被破坏 才能够拆卸。
栓式拉瓦适用范围、本体强度在拉瓦系列中最高。装配过程仅需外六 角工具即可完成，即使在工况现场也可以操作。螺栓螺母经电镀或者镀锌处理，并可可更具实际情况 松紧拉瓦的包裹力度，在掉接空间上比较的大。


安装栓式拉瓦的指导说明

用刀切软管，必须把软管放直    必须用钢丝钳来剪切，不然影响切割质量

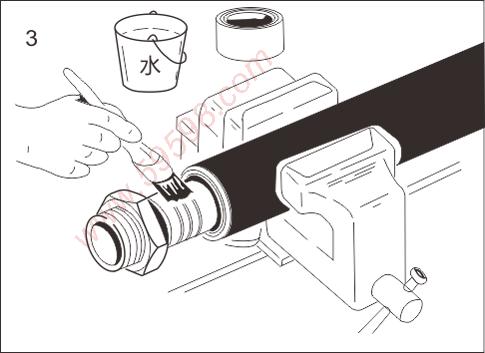

连接处使用水清洗    接头用力忘软管内按，使接头插入软管内


两篇安全夹片往软管夹紧    先用长的螺栓固定，然后用相应的端螺栓固定


    正确的安装安全夹可以达到无缝，使用更加的安全
