 主页 > 快速接头 > 固格接头 > 螺纹和管尾 > 比塔
共计: 18 款商品
商品分类

比塔的商品一览

型号 管尾尺寸
D		 螺纹尺寸
G		 马吉编号 拉瓦编号

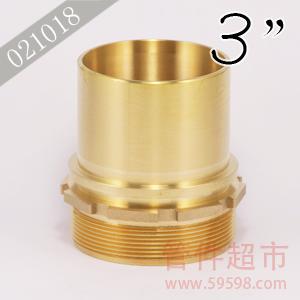

比塔接头是"TW"系列中的一款管尾外螺接头，其材质有不锈钢、黄铜两种；常规与DIN2817栓式拉瓦固定件装配，同时也可以选择与销式拉瓦固定件装配；比塔接头所涉及的应用领域不仅储油罐和加油装置还有化学工业、食品工业、电力工业装备等。

比塔3/4寸外螺接头
采用AISI316不锈钢材质
管尾光滑

马吉接头的螺纹
采用BSPP标准
接头的联管螺母会按
接头的尺寸大小而变
化，以便使用者安装
便捷
K GA013 1/2" 021021 023051（13×5）
K GA019 3/4" 021022 023052（19×6）
K GA025 1" 021023 023053（25×5）
023054（25×6）
023055（25×8）
NK GA032 1-1/4" 021024 023056（32×5）
023057（32×6）
023058（32×8）
NK GA038 1-1/2" 021015 023059（38×5）
023060（38×6.5）
023061（38×8）
023062（38×10）
NK - - - 023063（40×7）
- 023064（40×10）
- - - 023065（45×7）
NK GA050 2" 021026 023066（50×2）
023067（50×5）
023068（50×5.5）
023069（50×6）
023070（50×8）
023071（50×10）
NK GA063 2-1/2" 021027 023073（63×6）
023074（63×8）
023074（65×7）
GA063 3" 021027.1 023075（65×10）
R GA075 021028 023076（75×6）
023077（75×7.5）
023078（75×8）
023079（75×10）
023081（75×12）
GA080 021027.2 023080（80×8）
023081（80×10）
- - - - 023083（90×6.5）
R GA100 4" 021029 023084（100×6.5）
023085（100×8）
023086（100×10）
023087（100×12）
023088（100×14）
023089（100×16）

该色块表示不锈钢材质
该色块表示铝合金材质
该色块表示当前页信息

包装清单：发货清单×1 比塔不锈钢管尾接头(3/4"寸）×（按客户需要） 合格证×1  纸箱×（按产品数量而定）

晟江机械 常规使用螺纹数据
外径 牙数 内径 型号/尺寸 标准
圆管锥螺纹，螺纹密
封垫片如PTFE，因此
没有旋转螺母，只有
固定内螺
圆管直螺纹（BSP平
行）油罐车和细螺纹
，带表面平垫片不带
螺纹密封垫片
d mm Form P mm D1 mm Form Type/Size Standard
20.6 3 1.8 18.3 4 1/2" NPT ANSIB 1.20.1
20.9 1 1.8 18.8 2 G 1/2"  (BSP) DIN ISO 228
22.9 1 1.8 20.8 2 G 5/8"  (BSP) DIN ISO 228
25.9 3 1.8 24.2 2 3/4" SBPT DIN 2999/BS 21
26 3 1.8 23.6 4 3/4" NPT ANSIB 1.20.1
26.4 1 1.8 24.2 2 G 3/4"  (BSP) DIN ISO 228
32.5 3 2.2 29.7 4 1" NPT ANSIB 1.20.1
32.7 3 2.3 30.4 2 1" SBPT DIN 2999/BS 21
33.2 1 2.3 30.4 2 G 1"  (BSP) DIN ISO 228
41.2 3 2.3 39.1 2 1-1/4" SBPT DIN 2999/BS 21
41.2 3 2.2 38.4 4 1-1/4" NPT ANSIB 1.20.1
41.9 1 2.3 39.1 2 G 1-1/4"  (BSP) DIN ISO 228
47.1 3 2.3 45 2 1-1/2" SBPT DIN 2999/BS 21
47.2 3 2.2 44.5 4 1-1/2" NPT ANSIB 1.20.1
47.8 1 2.3 45 2 G 1-1/2"  (BSP) DIN ISO 228
53.5 1 2.3 51 2 G 1-3/4"  (BSP) DIN ISO 228
58.8 3 2.3 56.8 2 2" SBPT DIN 2999/BS 21
59.2 3 2.2 56.6 4 2" NPT ANSIB 1.20.1
59.5 1 2.3 56.8 2 G 2"  (BSP) DIN ISO 228
65.7 1 2.3 63 2 G 2-1/4"  (BSP) DIN ISO 228
71.4 3 3.2 67.6 4 2-1/2" NPT ANSIB 1.20.1
74.2 3 2.3 72.4 2 2-1/2" SBPT DIN 2999/BS 21
75 1 2.3 72.4 2 G 2-1/2"  (BSP) DIN ISO 228
81.5 1 2.3 78.7 2 G 2-3/4"  (BSP) DIN ISO 228
86.7 3 2.3 85 2 3" SBPT DIN 2999/BS 21
87.2 3 3.2 83.5 4 3" NPT ANSIB 1.20.1
88 1 2.3 85 2 G 3"  (BSP) DIN ISO 228
100.2 1 2.3 97.5 2 G 3-1/2"  (BSP) DIN ISO 228
111.6 3 2.3 110.1 2 4" SBPT DIN 2999/BS 21
112.4 3 3.2 108.8 4 4" NPT ANSIB 1.20.1
113 1 2.3 110.1 2 G 4"  (BSP) DIN ISO 228
138.4 1 3.2 135.5 2 G 5"  (BSP) DIN ISO 228
Male couplings
DN mm Thread Material kg Order no. Fig.
DN mm Thread Material kg Order no. Fig.
100 (4″) G 4 SS 1.55 300.100400.120 3
100 (4″) G 4 Ms 2.20 300.100400.130 2
13 (1⁄2″) R 1⁄2″2999 SS 0.07 300.013050.120 1
13 (1⁄2″) R 1⁄2″2999 Ms 0.07 300.013050.130 1
13 (1⁄2″) R 3⁄4″2999 Ms 0.10 300.013075.130 1
19 (3⁄4″) R 3⁄4″2999 SS 0.14 300.019075.120 1
19 (3⁄4″) R 3⁄4″2999 Ms 0.14 300.019075.130 1
19 (3⁄4″) G 1 Ms 0.17 300.019100.130 1
25 (1″) G 1 SS 0.16 300.025100.120 1
25 (1″) G 1 Ms 0.17 300.025100.130 1
25 (1″) G 1 1⁄4 Ms 0.23 300.025125.130 1
32 (1 1⁄4″) G 1 1⁄4 SS 0.23 300.032125.120 1
32 (1 1⁄4″) G 1 1⁄4 Ms 0.24 300.032125.130 1
32 (1 1⁄4″) G 1 1⁄2 Ms 0.31 300.032150.130 1
38/40 (1 1⁄2″) G 1 1⁄2 SS 0.38 300.040150.120 1
38/40 (1 1⁄2″) G 1 1⁄2 Ms 0.29 300.040150.130 2
38/40 (11⁄2″) G 2 Ms 0.51 300.040200.130 1
50 (2″) G 2 SS 0.43 300.050200.120 2
50 (2″) G 2 Ms 0.49 300.050200.130 2
63/65 (2 1⁄2″) G 2 1⁄2 SS 1.00 300.065250.120 3
63/65 (2 1⁄2″) G 2 1⁄2 Ms 0.74 300.065250.130 2
63/65 (2 1⁄2″) G 3 Ms 0.83 300.065300.130 1
75 (3″) G 3 SS 0.84 300.075300.120 2
75 (3″) G 3 Ms 0.90 300.075300.130 2
75 (3″) G 3 Al 0.36 300.075300.140 1
80 G 3 SS 0.70 300.080300.120 3
80 G 3 Ms 0.92 300.080300.130 2
比塔接头安装指导说明

用刀切软管，必须把软管放直    必须用钢丝钳来剪切，不然影响切割质量


连接处使用水清洗    接头用力忘软管内按，使接头插入软管内


两篇安全夹片往软管夹紧    先用长的螺栓固定，然后用相应的端螺栓固定


    正确的安装安全夹可以达到无缝，使用更加的安全
