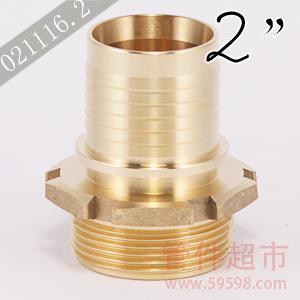

黄铜GASC管尾带齿接头_罐车外螺接头

型号

管尾尺寸
D

螺纹尺寸
G

马吉编号

拉瓦编号

比塔带齿管尾接头是比塔接头系列中的加强版，管尾的带齿设计增大了接头与软管之间的摩擦力，同时与DIN2817栓式拉瓦固定件装配，完全杜绝了接头与软管在一定工作压力下产生脱落现象；其涉及的领域不仅是罐车及加油设备还涉及到了化学工业、食品工业等。
	比塔3/4寸外螺接头采用58号铜管尾带齿设计
	比塔外螺接头的螺纹采用BSPP标准

K

GASC013

1/2"

021111.2

023021（13×5）

GASC019

3/4"

021112.2

023022（19×6）

GASC025

1"

021113.2

023023（25×6）

NK

GASC032

1-1/4"

021114.2

023025（32×6）

GASC038

1-1/2"

021115.2

023027（38×6.5）

GASC050

2"

021116.2

023033（50×6）

023034（50×8）

023035（50×10）

GASC063

2-1/2"

021117.2

023032（63×6）

023036（63×8）

023036（65×7）

NK

GASC075

3"

021118.2

023037（75×7.5）

023078（75×8）

023040（80×8）

GASC100

4"

021119.2

023039（100×8）

该色块表示黄铜材质

该色块表示不锈钢材质

该色块表示当前页信息

多种配套方式
马吉带齿管尾接头不仅可以装配栓式拉瓦，同时也可以用不锈钢、铝合金销式拉瓦，我们59598管件超市可提供接头装配服务，接头固定件可按客户需要装配，更多内容可参考软管总成服务。

包装清单：发货清单×1 比塔带齿外螺管尾接头(3/4"寸）×（按客户需要）合格证×1 纸箱×（按产品数量而定）

晟江机械

常规使用螺纹数据

外径

牙数

内径

型号/尺寸

标准

	圆管直螺纹（BSP平行）油罐车和细螺纹，带表面平垫片不带螺纹密封垫片


	圆管锥螺纹，螺纹密封垫片如PTFE，因此没有旋转螺母，只有固定内螺

d mm

Form

P mm

D1 mm

Form

Type/Size

Standard

20.6

3

1.8

18.3

4

1/2" NPT

ANSIB 1.20.1

20.9

1

1.8

18.8

2

G 1/2" (BSP)

DIN ISO 228

22.9

1

1.8

20.8

2

G 5/8" (BSP)

DIN ISO 228

25.9

3

1.8

24.2

2

3/4" SBPT

DIN 2999/BS 21

26

3

1.8

23.6

4

3/4" NPT

ANSIB 1.20.1

26.4

1

1.8

24.2

2

G 3/4" (BSP)

DIN ISO 228

32.5

3

2.2

29.7

4

1" NPT

ANSIB 1.20.1

32.7

3

2.3

30.4

2

1" SBPT

DIN 2999/BS 21

33.2

1

2.3

30.4

2

G 1" (BSP)

DIN ISO 228

41.2

3

2.3

39.1

2

1-1/4" SBPT

DIN 2999/BS 21

41.2

3

2.2

38.4

4

1-1/4" NPT

ANSIB 1.20.1

41.9

1

2.3

39.1

2

G 1-1/4" (BSP)

DIN ISO 228

47.1

3

2.3

45

2

1-1/2" SBPT

DIN 2999/BS 21

47.2

3

2.2

44.5

4

1-1/2" NPT

ANSIB 1.20.1

47.8

1

2.3

45

2

G 1-1/2" (BSP)

DIN ISO 228

53.5

1

2.3

51

2

G 1-3/4" (BSP)

DIN ISO 228

58.8

3

2.3

56.8

2

2" SBPT

DIN 2999/BS 21

59.2

3

2.2

56.6

4

2" NPT

ANSIB 1.20.1

59.5

1

2.3

56.8

2

G 2" (BSP)

DIN ISO 228

65.7

1

2.3

63

2

G 2-1/4" (BSP)

DIN ISO 228

71.4

3

3.2

67.6

4

2-1/2" NPT

ANSIB 1.20.1

74.2

3

2.3

72.4

2

2-1/2" SBPT

DIN 2999/BS 21

75

1

2.3

72.4

2

G 2-1/2" (BSP)

DIN ISO 228

81.5

1

2.3

78.7

2

G 2-3/4" (BSP)

DIN ISO 228

86.7

3

2.3

85

2

3" SBPT

DIN 2999/BS 21

87.2

3

3.2

83.5

4

3" NPT

ANSIB 1.20.1

88

1

2.3

85

2

G 3" (BSP)

DIN ISO 228

100.2

1

2.3

97.5

2

G 3-1/2" (BSP)

DIN ISO 228

111.6

3

2.3

110.1

2

4" SBPT

DIN 2999/BS 21

112.4

3

3.2

108.8

4

4" NPT

ANSIB 1.20.1

113

1

2.3

110.1

2

G 4" (BSP)

DIN ISO 228

138.4

1

3.2

135.5

2

G 5" (BSP)

DIN ISO 228

比塔带齿管尾接头安装指导说明

用刀切软管，必须把软管放直必须用钢丝钳来剪切，不然影响切割质量

连接处使用水清洗接头用力忘软管内按，使接头插入软管内

两篇安全夹片往软管夹紧先用长的螺栓固定，然后用相应的端螺栓固定

正确的安装安全夹可以达到无缝，使用更加的安全

比塔带齿的商品一览
