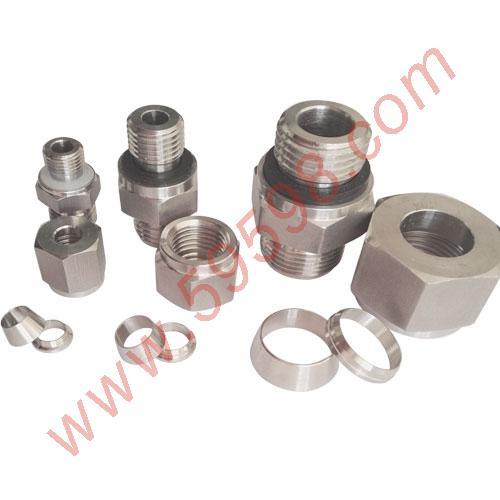

卡套端直通
基本参数
设计标准
DIN2353-3.1B
本体材质
不锈钢、碳钢
尺寸范围
2mm~25mm
螺纹标准
BSP、NPT
配套垫圈
本体形式
管尾带外螺
连接方式
扣压式连接、螺纹连接
  • 已选总价:¥0.00
  • 已选数量:0
所有费用均已包含增值税,不含运费。运费详情请参阅运费指导书。
产品详情与编号
序号 产品编号 名称 本体材质 螺纹尺寸 钢管尺寸 本体形式 售价 订购数量
  全部
全部
全部
全部
全部
全部

1.0 081990.21 卡套式端直通外螺接头 不锈钢 1/8寸 6 mm 外螺带管 ¥23.00
2.0 081992.1 卡套式端直通外螺接头 不锈钢 1/4寸 8 mm 外螺带管 ¥28.00
6.0 081994.1 卡套式端直通外螺接头 不锈钢 1/2寸 16 mm 外螺带管 ¥53.00
注:本公司对上述参数保有最终解释权,如若变动,恕不通知。
卡套管接头特点
活动负载和双卡套设计。
易于安装。
安装时不会把扭距传输到卡套管上。
间隙检测规确保了首次安装的充分紧固。
卡套;直通 卡套;直通
在装配具有先进几何形状设计特点的管接头时(如上图所示),前卡套被推入到接头本体和卡套管形成主密封,而后卡套向内产生铰链作用以对卡套管形成强有力的抓紧。后卡套的几何形状有助于产生先进的工程铰链-夹箍作用,这种作用可以把轴向运动转化为卡套管上的径向挤压作用,操作时只需要很小的装配扭距。
双卡套的机械式抓紧设计
双卡套将密封功能和对卡套管的抓紧功能分开,每个卡套都针对其相应的功能进行了优化。
前卡套用于形成密封:
与接头本体之间的密封
卡套管外径的密封
旋转螺母时,后卡套将:
沿轴向推进前卡套
沿径向施加一个有效的卡套管抓紧。
先进几何形状,铰链-夹箍作用的后卡套设计
这是1/4至1/2in.和6至12mm不锈钢卡套管接头的标准设计,其目的是帮助安装人员完成更加坚固的防泄漏卡套管连接。
在这些尺寸中,一种获得专利的表面硬化工艺以及获得专利的凹槽和特定断面几何形状为卡套提供了独一无二的工程学特点。具有铰链-夹箍作用的后卡套设计不仅进一步增加了传统卡套设计所具有的坚固性能,而且还提供了:
极佳的气体密封和卡套管抓紧作用
易于进行正确的安装
可靠的复装
极好的抗震动疲劳性能和卡套管支撑
与原来相同尺寸的不锈钢卡套管接头完全兼容。

卡套管接头  外螺直通
卡套端直通外螺

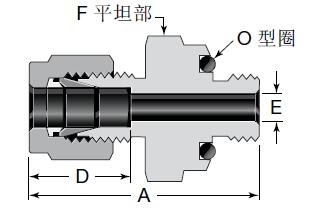

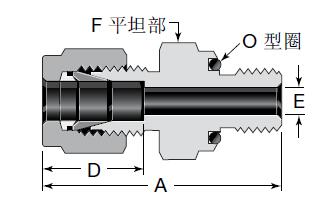

卡套直通;外螺卡套带O型圈 直通;联合接头
卡套管
外径
螺纹
尺寸
基本
订购号
尺寸
A D E F
尺寸( in.)
1/16 5/16-24 -100-1-OR 1.05 0.34 0.05 9/16
1/8 5/16-24 -200-1-OR 1.29 0.50 0.09 9/16
3/16 3/8-24 -300-1-OR 1.35 0.54 0.12 5/8
1/4 7/16-20 -400-1-OR 1.51 0.60 0.19 3/4
5/16 1/2/20 -500-1-OR 1.60 0.64 0.25 7/8
3/8 9/16-18 -600-1-OR 1.67 0.66 0.28 15/16
1/2 3/4-16 -810-1-OR 1.81 0.90 0.41 1-1/8
3/4 1-1/16-12 -1210-1-OR 2.06 0.96 0.62 1-1/2
1 1-5/16-12 -1610-1-OR 2.29 1.23
0.88 1-3/4
卡套管
外径
螺纹
尺寸
基本
订购号
尺寸
A D E F
尺寸( in.)
1/8 1/8 -200-1-2-OR 1.29 0.50 0.09 3/4
1/4
1/8 -400-1-2-OR 1.38 0.60 0.19 3/4
1/4 1/4 -400-1-4-OR 1.51 0.60 0.19 15/16
3/8 1/4 -600-1-4-OR 1.57 0.66 0.28 15/16
3/8 3/8 -600-1-6-OR 1.63 0.66 0.28 1-1/8
3/8 1/2 -600-1-8-OR 1.85 0.66 0.28 1-5/16
1/2 1/2 -810-1-8-OR 1.96 0.90 0.41 1-5/16

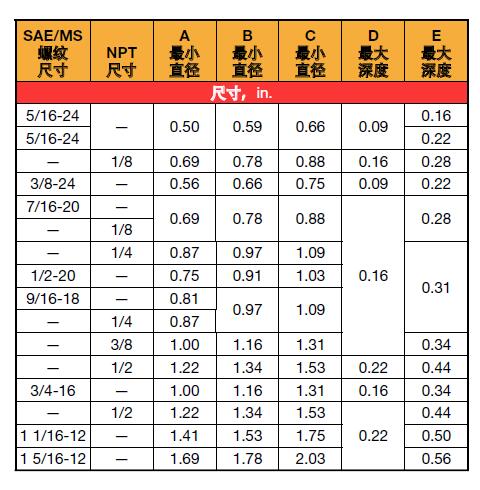

O型圈密封接头的安装尺寸
图 1 是使用凸起表面的情况。其最小直径实现了在O型圈密封直径外部的金属至金属接触,以防止O型圈挤出。
图 2 是使用凹孔的情况。凹孔使得O型圈密封接头的圆形肩部可以嵌入凹孔内。
图 3 也是使用凹孔的情况。该凹孔使得O型圈密封接头的六角部分可以嵌入凹孔内。
