拉瓦
基本参数
设计标准
DIN2817、EN14420-3
本体材质
不锈钢、黄铜、铝合金
尺寸范围
1/2寸~12寸
螺栓螺帽
4套、6套、8套
连接方式
螺栓式连接
  • 已选总价:¥0.00
  • 已选数量:0
所有费用均已包含增值税,不含运费。运费详情请参阅运费指导书。
其他类似产品
名称
丽特
¥56.05 起
名称
普格管尾
¥0.0 起
名称
德沃
¥0.0 起
名称
美沃
¥0.0 起
名称
端钳光滑管尾
¥0.0 起
名称
销式拉瓦
¥0.0 起
名称
CNC型管尾接头
¥0.0 起
名称
比塔接头
¥13.2 起
名称
马吉接头
¥15.4 起
名称
EN型管尾接头
¥0.0 起
名称
朝吉
¥0.0 起
产品详情与编号
序号 产品编号 名称 连接方式 本体材质 规格尺寸 螺栓螺帽 售价 订购数量
  全部
全部
全部
全部
全部
全部

1.0 023051 铝合金DIN2817拉瓦 螺栓式 铝合金 13x5 4套 ¥15.40
2.0 023052 铝合金DIN2817拉瓦 螺栓式 铝合金 19x6 4套 ¥15.40
3.0 023053 铝合金DIN2817拉瓦 螺栓式 铝合金 25x5 4套 ¥18.70
4.0 023054 铝合金DIN2817拉瓦 螺栓式 铝合金 25x6 4套 ¥15.40
5.0 023055 铝合金DIN2817拉瓦 螺栓式 铝合金 25x8 4套 ¥18.70
6.0 023056 铝合金DIN2817拉瓦 螺栓式 铝合金 32x5 4套 ¥24.20
7.0 023057 铝合金DIN2817拉瓦 螺栓式 铝合金 32x6 4套 ¥19.80
8.0 023059 铝合金DIN2817拉瓦 螺栓式 铝合金 38x5 4套 ¥24.20
9.0 023060 铝合金DIN2817拉瓦 螺栓式 铝合金 38x6.5 4套 ¥22.55
10.0 023061 铝合金DIN2817拉瓦 螺栓式 铝合金 38x8 4套 ¥24.20
11.0 023062 铝合金DIN2817拉瓦 螺栓式 铝合金 38x10 4套 ¥24.20
12.0 023063 铝合金DIN2817拉瓦 螺栓式 铝合金 40x7 4套 ¥27.50
13.0 023064 铝合金DIN2817拉瓦 螺栓式 铝合金 40x10 4套 ¥27.50
14.0 023065 铝合金DIN2817拉瓦 螺栓式 铝合金 45x7 4套 ¥33.00
15.0 023066 铝合金DIN2817拉瓦 螺栓式 铝合金 50x2 4套 ¥38.50
16.0 023067 铝合金DIN2817拉瓦 螺栓式 铝合金 50x5 4套 ¥38.50
17.0 023068 铝合金DIN2817拉瓦 螺栓式 铝合金 50x5.5 4套 ¥38.50
18.0 023069 铝合金DIN2817拉瓦 螺栓式 铝合金 50x6 4套 ¥38.50
19.0 023070 铝合金DIN2817拉瓦 螺栓式 铝合金 50x8 4套 ¥26.40
20.0 023071 铝合金DIN2817拉瓦 螺栓式 铝合金 50x10 4套 ¥27.50
21.0 023073 铝合金DIN2817拉瓦 螺栓式 铝合金 63x6 4套 ¥51.70
22.0 023074 铝合金DIN2817拉瓦 螺栓式 铝合金 63x8 4套 ¥44.00
23.0 023075 铝合金DIN2817拉瓦 螺栓式 铝合金 65x10 4套 ¥49.50
24.0 023076 铝合金DIN2817拉瓦 螺栓式 铝合金 75x6 4套 ¥60.50
25.0 023077 铝合金DIN2817拉瓦 螺栓式 铝合金 75x7.5 4套 ¥60.50
26.0 023078 铝合金DIN2817拉瓦 螺栓式 铝合金 75x8 4套 ¥55.00
27.0 023079 铝合金DIN2817拉瓦 螺栓式 铝合金 75x10 4套 ¥86.90
28.0 023081 铝合金DIN2817拉瓦 螺栓式 铝合金 75x12 4套 ¥99.00
29.0 023080 铝合金DIN2817拉瓦 螺栓式 铝合金 80x8 4套 ¥99.00
30.0 023082 铝合金DIN2817拉瓦 螺栓式 铝合金 80x10 4套 询价
31.0 023083 铝合金DIN2817拉瓦 螺栓式 铝合金 90x6.5 4套 ¥159.50
31.0 023152 黄铜din2817拉瓦 螺栓式 黄铜 19x6 4套 ¥54.00
32.0 023154 黄铜din2817拉瓦 螺栓式 黄铜 25x6 4套 ¥58.00
32.0 023084 铝合金DIN2817拉瓦 螺栓式 铝合金 100x6.5 4套 ¥159.50
33.0 023157 黄铜din2817拉瓦 螺栓式 黄铜 32x6 4套 ¥61.00
33.0 023085 铝合金DIN2817拉瓦 螺栓式 铝合金 100x8 4套 ¥118.00
34.0 023159 黄铜din2817拉瓦 螺栓式 黄铜 32x10 4套 询价
34.0 023086 铝合金DIN2817拉瓦 螺栓式 铝合金 100x10 4套 ¥123.00
35.0 023160 黄铜din2817拉瓦 螺栓式 黄铜 38x6.5 4套 ¥64.00
35.0 023087 铝合金DIN2817拉瓦 螺栓式 铝合金 100x12 4套 ¥148.00
36.0 023088 铝合金DIN2817拉瓦 螺栓式 铝合金 100x14 4套 ¥286.00
36.0 023164 黄铜din2817拉瓦 螺栓式 黄铜 40x10 4套 询价
37.0 023170 黄铜din2817拉瓦 螺栓式 黄铜 50x8 4套 ¥118.00
37.0 023089 铝合金DIN2817拉瓦 螺栓式 铝合金 100x16 4套 ¥286.00
38.0 023091 铝合金DIN2817拉瓦 螺栓式 铝合金 125x10 6套 ¥363.00
38.0 023171 黄铜din2817拉瓦 螺栓式 黄铜 50x10 4套 ¥145.00
39.0 023174 黄铜din2817拉瓦 螺栓式 黄铜 63x8 4套 ¥182.00
39.0 023093 铝合金DIN2817拉瓦 螺栓式 铝合金 150x10 6套 ¥495.00
40.0 023094 铝合金DIN2817拉瓦 螺栓式 铝合金 150x13 6套 ¥605.00
40.0 023175 黄铜din2817拉瓦 螺栓式 黄铜 63x10 4套 ¥210.00
41.0 023176 黄铜din2817拉瓦 螺栓式 黄铜 65x10 4套 询价
41.0 023096 铝合金DIN2817拉瓦 螺栓式 铝合金 200x12 6套 ¥770.00
42.0 023177 黄铜din2817拉瓦 螺栓式 黄铜 75x7.5 4套 ¥198.00
43.0 023185 黄铜din2817拉瓦 螺栓式 黄铜 100x8 4套 ¥510.00
51.0 023021 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 13x5 4套 ¥28.23
52.0 023022 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 19x6 4套 ¥35.10
53.0 023023 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 25x6 4套 ¥37.78
54.0 023025 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 32x6 4套 ¥42.23
55.0 023027 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 38x6.5 4套 ¥51.12
56.0 023033 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 50x6 4套 ¥85.33
57.0 023034 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 50x8 4套 ¥78.76
58.0 023035 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 50x10 4套 ¥97.14
59.0 023032 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 63x6 4套 ¥136.71
60.0 023036A 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 63x8 4套 ¥136.71
61.0 023036 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 65x7 4套 ¥136.71
62.0 023037 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 75x7.5 4套 ¥163.98
63.0 023038 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 75x8 4套 ¥151.36
64.0 023040 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 80x8 4套 ¥180.11
65.0 023039 不锈钢卡箍抱箍拉瓦 螺栓式 不锈钢 100x8 4套 ¥360.90
注:本公司对上述参数保有最终解释权,如若变动,恕不通知。
拉瓦管夹 什么是DIN2817;DIN2817管夹

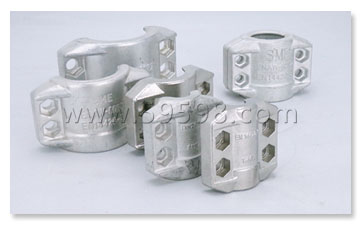

拉瓦DIN2817管夹又叫做两片式管夹,生产标准符合DIN2817、EN14420-3标准,其主要作用是把软管接头牢固的扣在一起,与扣压件相比其优点是可拆卸、安装便利,同时拉瓦管夹的使用安全性也比较高。适用尺寸范围涉及面从DN15至DN200之间,材质方面也有不锈钢、铝合金、黄铜可供选择。
卡箍抱箍配件;两片式管夹配件
拉瓦配件
拉瓦管夹主要配件有两片主体、4套或者6套螺栓螺母(DN125以上的拉瓦管夹配套6套螺栓螺母)。

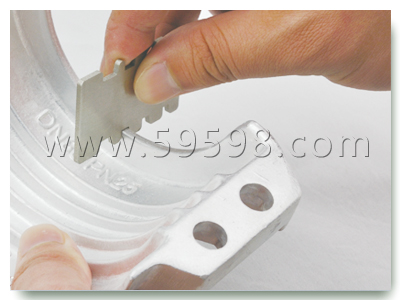

足够的凹槽 DIN2817带凹槽;喉箍卡箍管夹
如图可以看出,拉瓦的凹槽都是通过严格控制,方能达到最佳的防脱落效果。

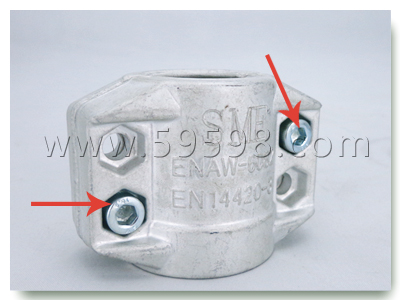

怎么安装DIN2817;如何进行安装卡箍
安装要求
对于拉瓦管夹的装配一直是初期操作者最大的问题,正确的安装应对角螺栓固定,不能单排或者单列固定安装。

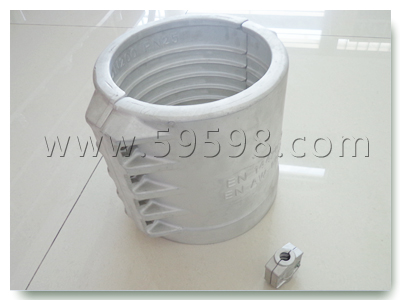

足够大、足够小 DIN2817规格尺寸;喉箍卡箍规格尺寸多大
拉瓦管夹在晟江工业品有相当齐全的规格,从DN15至DN200的尺寸能满足不同大小的软管固定。

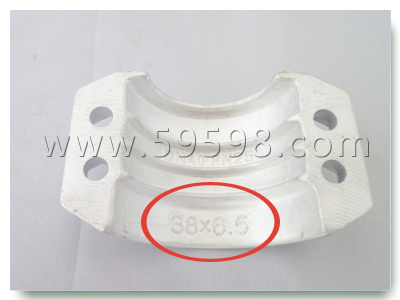

EN14420-3标识;din2817标识什么意思
明确标示
每款拉瓦单片本体上都有明确的尺寸与适用范围。

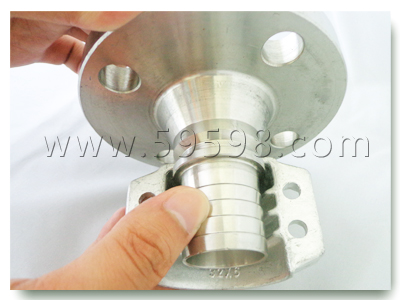

卡槽说明 怎么样的接头能连接DIN2817管夹;喉箍卡箍连接要求
不是所有的管接头都能适用于拉瓦管夹,如图,需带有安全槽的管接头才能配套使用。
拉瓦操作图;DIN2817拉瓦管夹安装图
拉瓦管夹安装示意图
如图是我们对比塔接头与拉瓦管夹的总成装配示意图。
