三片式球阀
基本参数
本体材质
不锈钢
尺寸范围
3/8寸~3寸
螺纹标准
BSPP
本体形式
内外螺、双内螺、焊接
连接方式
螺纹连接、焊接连接
  • 已选总价:¥0.00
  • 已选数量:0
所有费用均已包含增值税,不含运费。运费详情请参阅运费指导书。
其他类似产品
名称
Z1101闸阀
¥0.0 起
名称
ISOA液压接头
¥0.0 起
名称
格尔外螺
¥0.0 起
名称
B140系列球阀
¥0.0 起
名称
贝卡内螺
¥23.88 起
名称
马吉接头
¥17.0 起
名称
B411系列球阀
¥0.0 起
名称
N1103水嘴
¥0.0 起
产品详情与编号
序号 产品编号 名称 规格尺寸 本体材质 本体形式 螺纹标准 售价 订购数量
  全部
全部
全部
全部
全部
全部

0.0 0412141307 不锈钢三片式球阀 2寸 不锈钢 双内螺 BSPP 询价
0.0 0412141302 不锈钢三片式球阀 1/2寸 不锈钢 双内螺 BSPP 询价
0.0 0412141308 不锈钢三片式球阀 2-1/2寸 不锈钢 双内螺 BSPP 询价
0.0 0412141304 不锈钢三片式球阀 1寸 不锈钢 双内螺 BSPP 询价
0.0 0412141305 不锈钢三片式球阀 1-1/4寸 不锈钢 双内螺 BSPP 询价
0.0 0412141309 不锈钢三片式球阀 3寸 不锈钢 双内螺 BSPP 询价
0.0 0412141306 不锈钢三片式球阀 1-1/2寸 不锈钢 双内螺 BSPP 询价
0.0 0412141303 不锈钢三片式球阀 3/4寸 不锈钢 双内螺 BSPP 询价
0.0 0412141301 不锈钢三片式球阀 3/8寸 不锈钢 双内螺 BSPP 询价
注:本公司对上述参数保有最终解释权,如若变动,恕不通知。

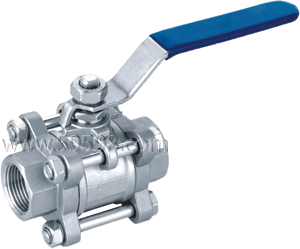

三片球阀;不锈钢三片式球阀
产品描述
  • 设计参照:ASME B16.34,MSS SP-110
  • 温度:-29℃~180℃
  • 介质:水、油、气及某些腐蚀性液体
  • 螺纹:BSP NPT或其他客户指定
  • 对焊:ASME B16.25 SCH40 SCH20 SCH10 或其他客户指定
  • 承插:ASME B16.11
    有带锁装置可选择,有带ISO5211 操作机构安装台可选择
PP球阀;片式球阀                                        球阀带卡盘;三片球阀

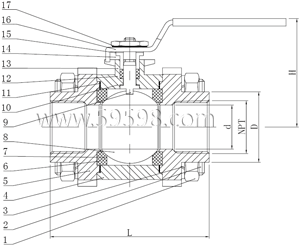

球阀图纸;阀门CAD图
SIZ DN L H W d D
3/8" 10 68 46 100 10 23
1/2" 15 72 54 105 15 27
3/4" 20 84 62 118 20 33
1" 25 92 72 130 25 40
1 1/4" 32 108 79 160 32 48
1 1/2" 40 118 82 170 38 56
2" 50 145 92 180 20 68


部件标号 部件名称 材质
1 阀体 CF8M / CF8 / WCB
2 阀盖 CF8M / CF8 / WCB
3 阀座 聚四氟乙烯
4 CF8M / CF8
5 密封垫 聚四氟乙烯
6 阀杆填料 聚四氟乙烯
7 阀杆 SS316 / SS304
8 压盖螺母 SS 304
9 阀杆螺帽 A194-8
10 手柄套 乙烯塑料
11 手柄 SS 304
1.请确保阀门在合适的工况中使用。
2.阀门安装前,请确保清除流体中的杂质,否则可能造面密封面损坏。
3.阀门安装前,务必先清除产品及阀门端面上的防护包装物。
4.阀门安装时,请确保螺纹部分生带合理使用量,否则可能造成阀门与管道连接处泄露。
5.阀门安装完成后,请确保连接管道没有对阀门形成拉伸,否则会造成对阀门螺纹的损坏。
6.阀门投入使用前,请对管道进行压力测试以确保所有的连接处无泄露。
7.阀门使用期间,请确保阀门打开与关闭的扭矩不应超过30Nm。
8.请定期检查维护阀门,以确保阀门正常工作。
